Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

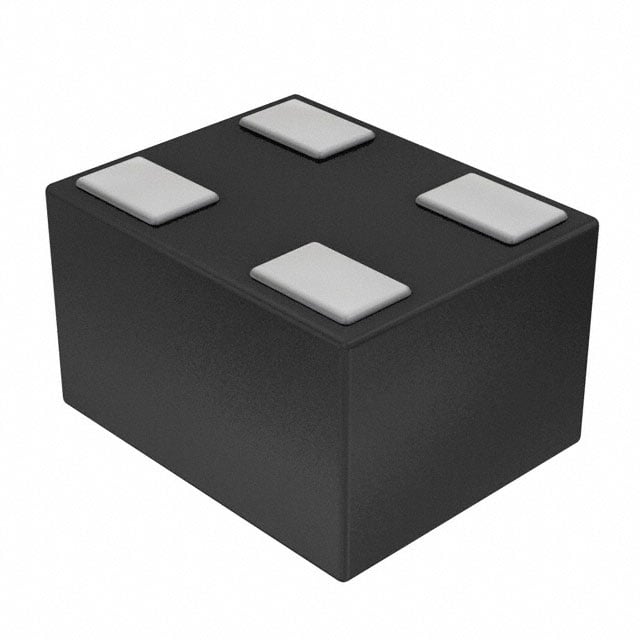

UNRL11100A
TRANS PREBIAS PNP 150MW ML4-N1
UNRL11100A Hakkında
UNRL11100A, Panasonic tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar transistördür. SC-103 surface mount paketinde sunulan bu bileşen, maksimum 150mW güç tüketimi ve 100mA kolektör akımı kapasitesi ile çalışır. Transistör, 10kΩ değerinde baz ve emitter-baz dirençleri içerir. 80MHz geçiş frekansı ile orta hızlı anahtarlama uygulamaları için uygundur. 50V maksimum kolektör-emitter gerilimi dökümü ile çeşitli analog ve dijital devre tasarımlarında kullanılabilir. Ön beslemeli yapısı nedeniyle devre tasarımında ek baz direnci gereksiz kılar. Ürün obsolete durumda olup, yeni tasarımlarda güncellenmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 5mA, 10V |
| Frequency - Transition | 80 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-103 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | ML4-N1 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
