Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNRF2AN00A
TRANS PREBIAS NPN 100MW ML3-N2
UNRF2AN00A Hakkında

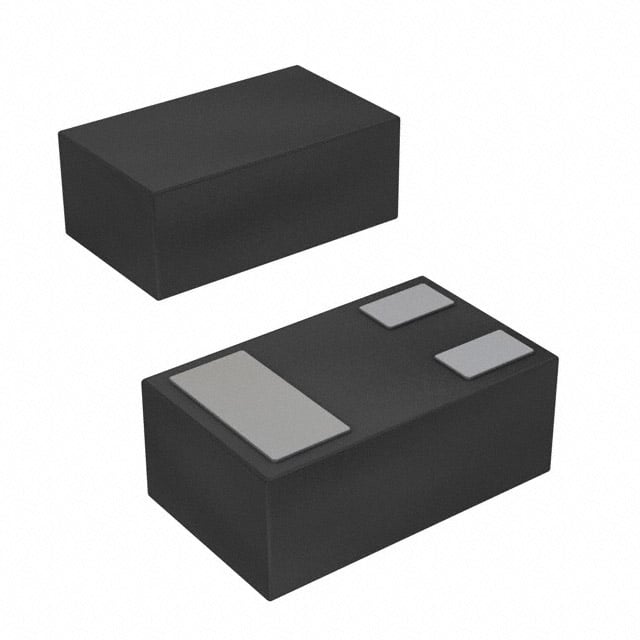

Panasonic UNRF2AN00A, ön beslemeli NPN bipolar transistördür. SC-101 (SOT-883) yüzey montajlı paketinde sunulan bu komponent, 100mW güç derecelendirilmesine sahiptir. Maksimum kolektör akımı 80mA, DC akım kazancı (hFE) 80 @ 5mA/10V şartlarındadır. 150MHz geçiş frekansı ile orta hızlı uygulamalara uygundur. Entegre baz ve emiter baz dirençleri (4.7kΩ ve 47kΩ) ile ön önyükleme yapılmıştır. 50V kolektör-emiter dağılma gerilimi ve 250mV doyum gerilimi (300µA baz akımı, 10mA kolektör akımında) sağlar. Düşük seviye sinyal anahtarlaması ve lojik uygulamalarında kullanılır. Bileşen obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-101, SOT-883 |
| Part Status | Obsolete |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | ML3-N2 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
