Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNRF2A100A

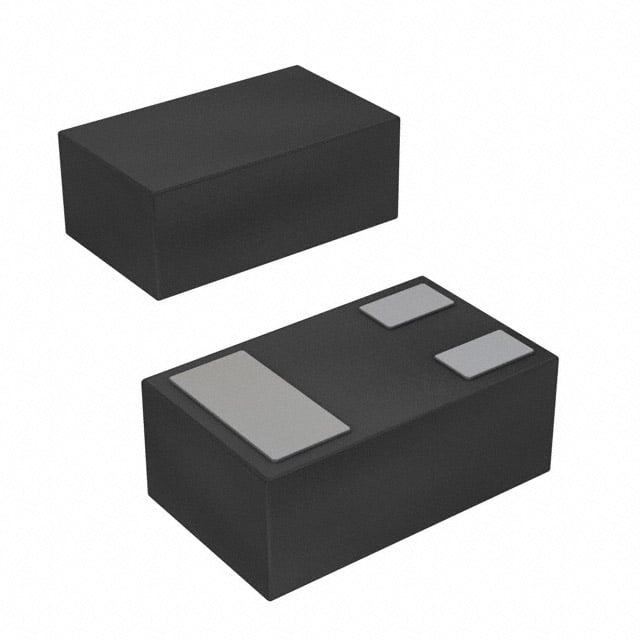

TRANS PREBIAS NPN 100MW ML3-N2
UNRF2A100A Hakkında
UNRF2A100A, Panasonic tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar transistördür. SC-101 (SOT-883) yüzey montaj paketinde sunulan bu komponent, entegre 10kΩ base ve emitter-base direnç dirençlerine sahiptir. Maksimum 100mW güç dağılımı, 80mA collector akımı ve 150MHz geçiş frekansı ile hızlı anahtarlama uygulamalarında kullanılır. 50V collector-emitter breakdown voltajı ve 250mV saturation voltajı ile darbe şekillendirme, sinyaleme, driver ve lojik seviyeleme devrelerinde yaygın olarak uygulanır. Ön beslemeli yapısı sayesinde harici bias ağına ihtiyaç duyulmadığından tasarım basitliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-101, SOT-883 |
| Part Status | Active |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | ML3-N2 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
