Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNR921DJ0L

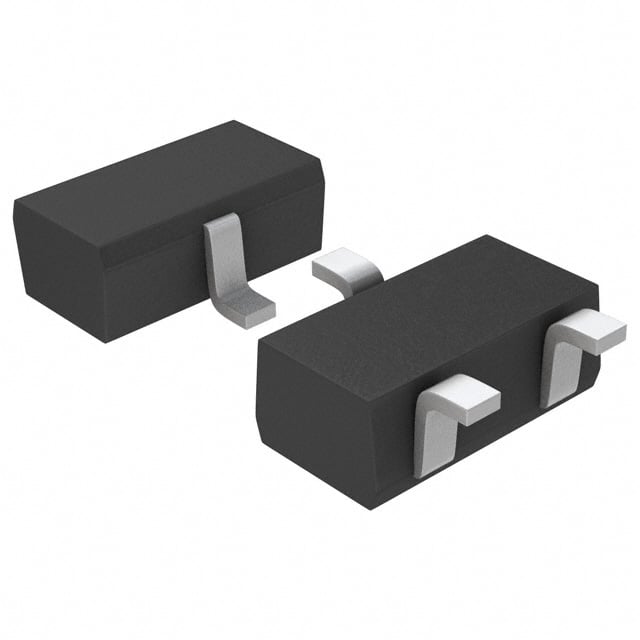

TRANS PREBIAS NPN 125MW SSMINI3
UNR921DJ0L Hakkında
UNR921DJ0L, Panasonic tarafından üretilen NPN tipi ön beslemeli (pre-biased) transistördür. SC-89 (SOT-490) SMD paketinde sunulan bu komponent, 125 mW güç tüketim kapasitesine ve 50 V maksimum collector-emitter voltajına sahiptir. 150 MHz transition frekansı ile hızlı anahtarlama uygulamalarında kullanılabilir. Maksimum 100 mA collector akımını destekleyen cihaz, 5mA akımda 30 minimum DC kazanç (hFE) değerine sahiptir. İçeriye entegre edilen 47 kΩ base direnci (R1) ve 10 kΩ emitter-base direnci (R2) ile hazır biyaslanmış konfigürasyonda gelir. Düşük cutoff akımı (500 nA max) ve 250 mV maksimum doyum voltajı ile güç tüketimi optimize edilmiş tasarımlar için uygundur. Ses sinyali amplifikasyonu, lojik sürücüsü ve genel amaçlı anahtarlama devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 125 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SSMini3-F1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
