Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNR9217J0L

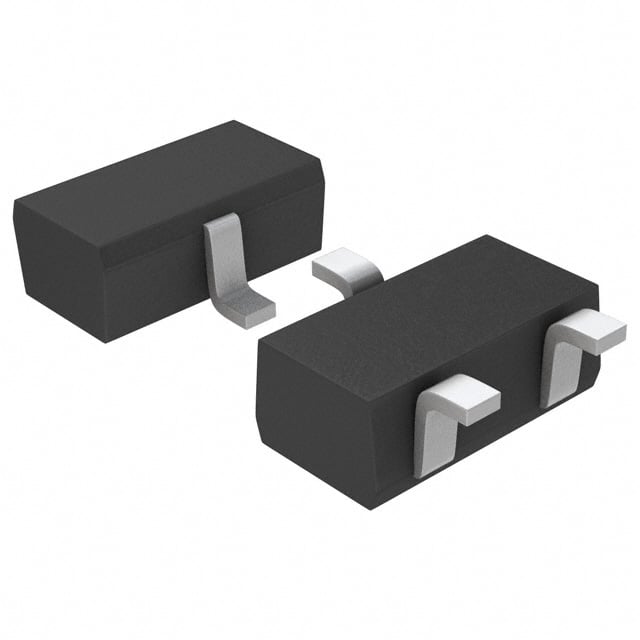

TRANS PREBIAS NPN 125MW SSMINI3
UNR9217J0L Hakkında
UNR9217J0L, Panasonic tarafından üretilen NPN tipinde ön beslemeli (pre-biased) transistördür. SC-89 (SOT-490) yüzey montaj paketinde sunulan bu komponent, maksimum 125 mW güç tüketimi ile düşük güçlü anahtarlama uygulamalarında kullanılır. Entegre taban direnci (22 kΩ) sayesinde harici baz direnç gerektirmez ve tasarım basitliğini artırır. Maksimum 100 mA kolektör akımı, 150 MHz transition frekansı ve 50 V breakdow voltajı ile ses amplifikatörleri, sinyal seviye anahtarlaması, impedans uyarlama ve düşük seviyeli dijital devre uygulamalarında tercih edilir. DC akım kazancı (hFE) minimum 160 değerinde, saturasyon voltajı maksimum 250 mV'tur. Obsolete durumdaki bu komponent eski tasarımların bakım ve onarımında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 125 mW |
| Resistor - Base (R1) | 22 kOhms |
| Supplier Device Package | SSMini3-F1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
