Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNR9216J0L

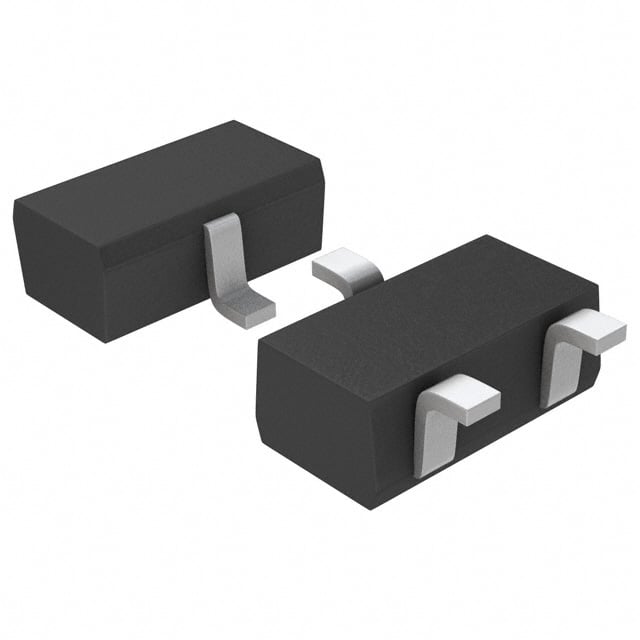

TRANS PREBIAS NPN 125MW SSMINI3
UNR9216J0L Hakkında
UNR9216J0L, Panasonic tarafından üretilen ön beslemeli (pre-biased) NPN tipinde bir bipolar transistördür. SC-89 (SOT-490) yüzey montaj paketinde sunulan bu bileşen, 125 mW maksimum güç tüketimi ile çalışır. 100 mA maksimum kolektör akımı ve 150 MHz geçiş frekansı özellikleriyle hızlı anahtarlama uygulamalarında kullanılır. Entegre 4.7 kΩ base direnci sayesinde harici biyaslandırma direnç gereksinimine karşı tasarlanmıştır. 50 V maksimum Vce değeri ile düşük voltaj sinyallenme ve mantık devrelerinde yer bulur. Kolektör cutoff akımı 500 nA ile düşük kapalı durum sızıntısı sağlar. 160 minimum DC akım kazancı (hFE) sayesinde güvenilir anahtarlama performansı sunar. Ön beslemeli yapısı ile dış biyaslama devre elemanlarına gerek kalmadan, basitleştirilmiş devre tasarımı mümkün kılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 125 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Supplier Device Package | SSMini3-F1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
