Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNR9212J0L

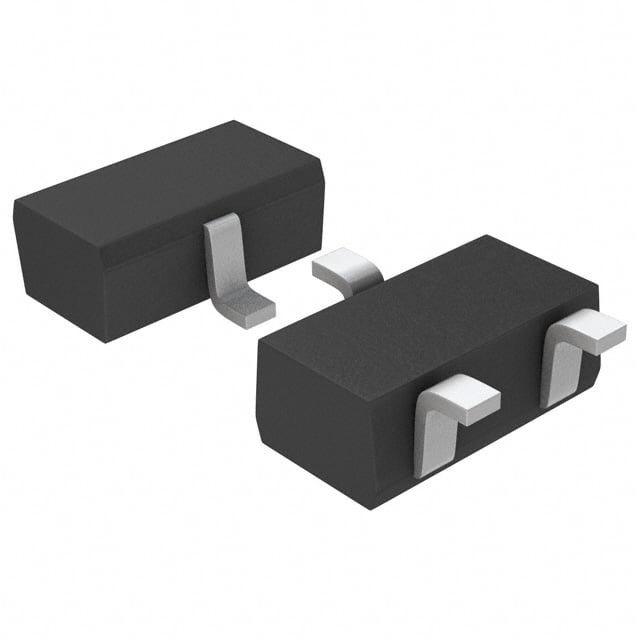

TRANS PREBIAS NPN 125MW SSMINI3
UNR9212J0L Hakkında
UNR9212J0L, Panasonic tarafından üretilen ön beslemeli (pre-biased) NPN transistördür. SC-89 (SOT-490) yüzey montaj paketinde sunulan bu bileşen, 125 mW güç dağıtma kapasitesine ve 100 mA maksimum kolektör akımına sahiptir. 150 MHz geçiş frekansı ile hızlı anahtarlama uygulamalarında kullanılabilir. İçerisinde entegre 22 kOhms baz ve emitter-baz dirençleri bulunur, bu da dış biyaslandırma devresi gerektirmeyen tasarımlar için idealdir. Maksimum 50 V kolektör-emitter kırılma gerilimi ile orta güçlü anahtarlama ve amplifikasyon devrelerinde yer bulur. Ön beslemeli yapısı sayesinde hızlı devreye giriş ve çıkışı sağlar. Tipik uygulamalar arasında darbe şekillendirme, lojik seviyesi dönüştürme ve düşük güçlü anahtarlama devreleri yer alır. Parça artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 125 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SSMini3-F1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
