Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

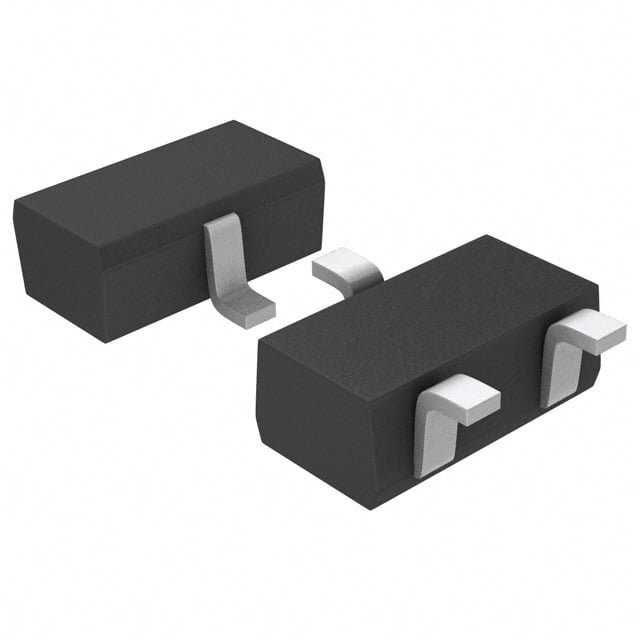

UNR9117J0L
TRANS PREBIAS PNP 125MW SSMINI3
UNR9117J0L Hakkında
UNR9117J0L, Panasonic tarafından üretilen PNP tipi ön beslemeli (pre-biased) transistördür. SC-89/SOT-490 SMD paketinde sunulan bu komponent, 125mW güç dağıtma kapasitesine ve 100mA maksimum kolektör akımına sahiptir. 80 MHz geçiş frekansı ile orta hızlı anahtarlama uygulamalarında kullanılabilir. 22kΩ entegre taban direncine sahip olup, 50V kolektör-emitter gerilimi ile çalışabilir. DC akım kazancı (hFE) 5mA kolektör akımında ve 10V gerilimde 160 minimum değerdir. Ön beslemeli yapısı nedeniyle basitleştirilmiş devre tasarımında tercih edilir. Entegre direnç nedeniyle bağımsız taban direnci gerektirmeden doğrudan lojik devrelerine bağlanabilir. Küçük sinyal anahtarlama, lojik seviyesi dönüştürme ve genel amaçlı anahtarlama uygulamalarında yer alır. Not: Bu ürün üretimden kaldırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Frequency - Transition | 80 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 125 mW |
| Resistor - Base (R1) | 22 kOhms |
| Supplier Device Package | SSMini3-F1 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
