UNR723100L

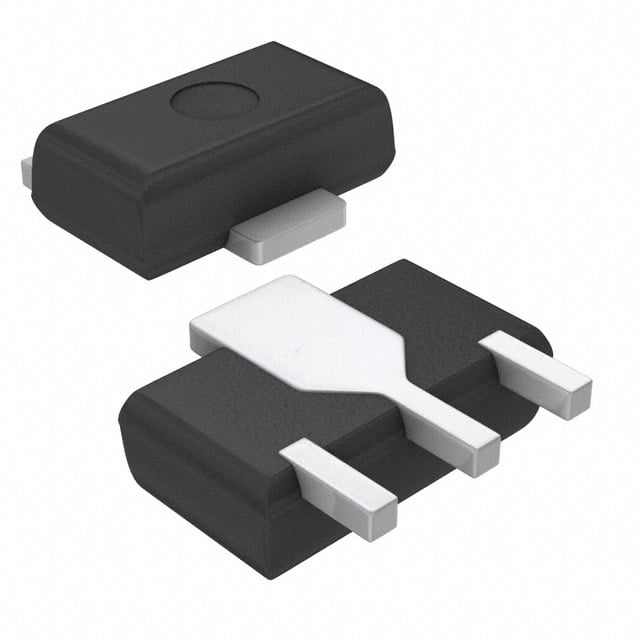

TRANS PREBIAS NPN 1W MINIP3
UNR723100L Hakkında
Panasonic UNR723100L, ön beslemeli (pre-biased) NPN bipolar junction transistöründür. TO-243AA (MiniP3) yüzey montajı paketinde sunulan bu transistör, maksimum 700mA collector akımı ve 1W güç disipasyonu ile tasarlanmıştır. İçerisinde 1kΩ base resistörü ve 47kΩ emitter-base resistörü entegre olarak bulunur. DC akım kazancı 150mA collector akımında 800 minimum değerine ulaşır. 55MHz transition frekansı ile düşük hızlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. Vce saturasyon gerilimi 500mA akımda 400mV'tur. Maksimum collector-emitter breakdown gerilimi 20V'tur. Ön beslemeli yapısı sayesinde basit bir transistör tasarımı sağlar. NOT: Bu ürün üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 800 @ 150mA, 10V |
| Frequency - Transition | 55 MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Resistor - Base (R1) | 1 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | MiniP3-F1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
