Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

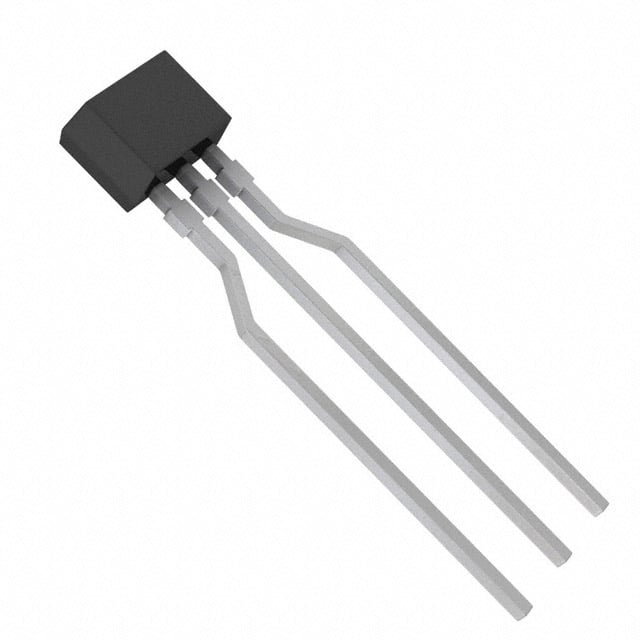

UNR421K00A
TRANS PREBIAS NPN 300MW NS-B1
UNR421K00A Hakkında
UNR421K00A, Panasonic tarafından üretilen NPN tipi ön beslemeli (pre-biased) bir transistördür. NS-B1 paketinde sunulan bu bileşen, 300mW güç tüketimi ile düşük seviye sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılır. Maksimum 100mA collector akımı ve 150MHz transition frekansı ile hızlı anahtarlama işlemleri gerçekleştirebilir. İçerisinde entegre 10kΩ base direnci ve 4.7kΩ emitter-base direnci bulunması, harici ön beslemeli tasarımı basitleştirir. 50V collector-emitter gerilim sınırlaması ile güvenli çalışma alanı tanımlanmıştır. Analog ve dijital devrelerde sinyal işlemede yaygın olarak kullanılan bu transistör, artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Through Hole |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 4.7 kOhms |
| Supplier Device Package | NS-B1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
