Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
UNR421F00A

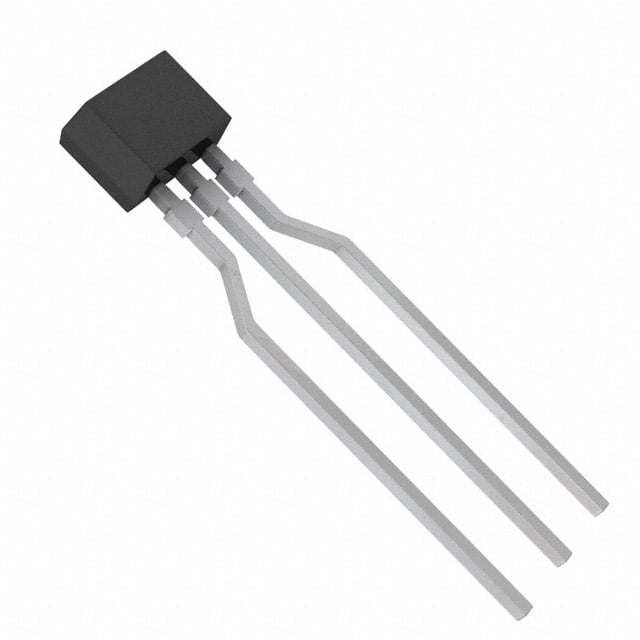

TRANS PREBIAS NPN 300MW NS-B1
UNR421F00A Hakkında
UNR421F00A, Panasonic tarafından üretilen NPN tipi ön beslemeli (pre-biased) transistördür. 300 mW güç kapasitesi ile tasarlanan bu bileşen, içerisinde entegre edilmiş 4.7 kΩ taban direnci (R1) ve 10 kΩ emitter-taban direnci (R2) barındırır. Maksimum 100 mA kollektör akımı ve 50V kollektör-emitter dağılım gerilimi ile çalışabilen transistör, 150 MHz transition frequency'ye sahiptir. 250mV saturasyon gerilimi ve minimum 30 hFE (5mA, 10V) DC akım kazancı ile özellikle sinyal anahtarlama ve amplifikasyon uygulamalarında kullanılır. Through-hole montajı ile PCB'lere direkt yerleştirilemeyen 3-SIP paket tipindedir. Endüstriyel kontrol devreleri, sinyal işleme ve mantık uygulamalarında yer bulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Through Hole |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | NS-B1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
