Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

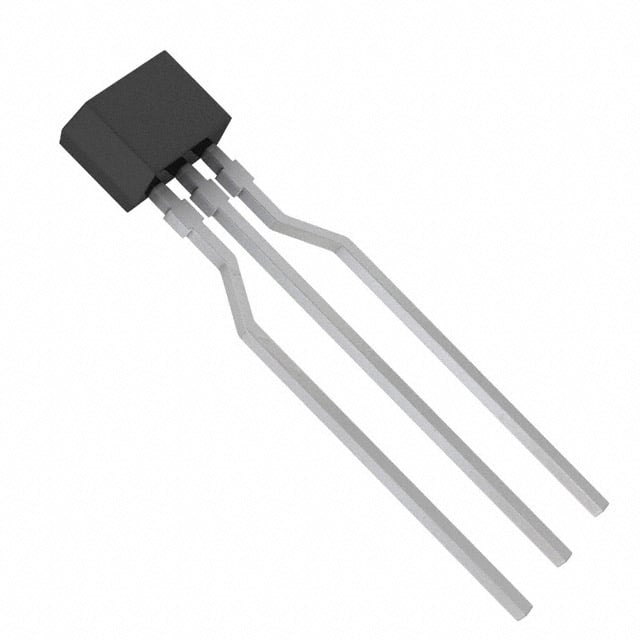

UNR421D00A
TRANS PREBIAS NPN 300MW NS-B1
UNR421D00A Hakkında
UNR421D00A, Panasonic tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistördür. NS-B1 paketinde sunulan bu bileşen, entegre 47kΩ ve 10kΩ dirençlerle sağlanmaktadır. Maksimum 300mW güç tüketimine sahip olan transistör, en fazla 100mA kolektor akımı ve 150MHz transition frekansına ulaşabilir. 50V maksimum VCE(breakdo) voltajına ve 250mV doyum voltajına (10mA'de) sahiptir. Düşük güçlü sinyal işleme, anahtarlama ve lojik devrelerinde kullanılmak üzere tasarlanmıştır. Ön beslemeli yapısı sayesinde ek biyaslandırma devrelerine ihtiyaç duymadan kolayca uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Through Hole |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | NS-B1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
