Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

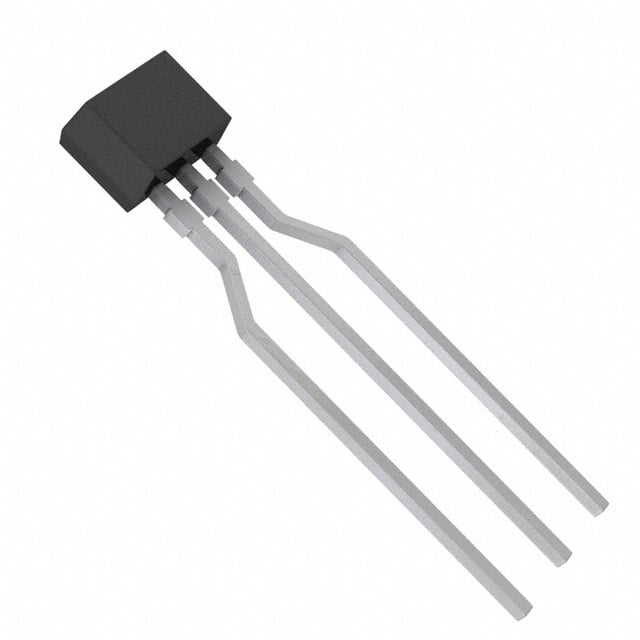

UNR421400A
TRANS PREBIAS NPN 300MW NS-B1
UNR421400A Hakkında
UNR421400A, Panasonic tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistördür. NS-B1 kasa tipinde sunulan bu bileşen, entegre base ve emitter dirençleri (sırasıyla 10kΩ ve 47kΩ) içermektedir. 300mW maksimum güç derecelendirmesi, 100mA maksimum kolektör akımı ve 150MHz geçiş frekansı ile düşük sinyalli anahtarlama ve amplifikasyon uygulamalarında kullanılır. 80 minimum DC akım kazancı (hFE) ve 50V maksimum Vce breakdown voltajı ile genel amaçlı kontrol devrelerinde, sinyal işleme ve lojik seviye uygulamalarında tercih edilir. Through-hole montaj tipi ile eski PCB tasarımlarında uygulanır. Günümüzde üretimi sonlandırılmış (obsolete) olması nedeniyle arşiv ve onarım projeleri için referans bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Through Hole |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | NS-B1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
