Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

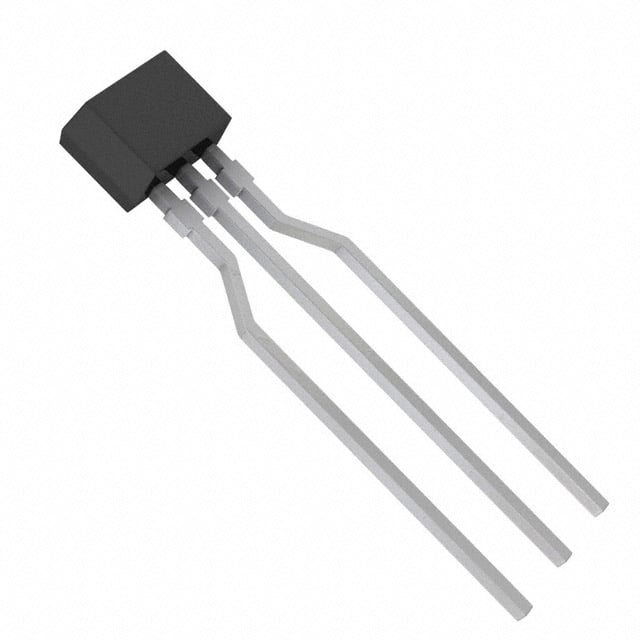

UNR421200A
TRANS PREBIAS NPN 300MW NS-B1
UNR421200A Hakkında
UNR421200A, Panasonic tarafından üretilen NPN tipi ön beslemeli (pre-biased) transistördür. 300 mW güç dağıtımı kapasitesi ile düşük sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılır. Maksimum 100 mA kolektör akımı, 150 MHz transition frequency ve 50 V breakdown voltajı ile entegre edilmiş 22 kΩ base ve emitter-base dirençleri, harici biyaslandırma dirençlerine olan ihtiyacı elimine eder. NS-B1 paketindeki 3-pin konfigürasyonu ve ön beslemeli tasarımı, ses amplifikatörleri, lojik seviyeleme, fotoelektrik sensörler ve genel sinyal işleme devrelerinde kullanılmaya uygundur. Yaşlı tasarımdır ve güncel alternatiflere başvurulması tavsiye edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Through Hole |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | NS-B1 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
