UNR412400A

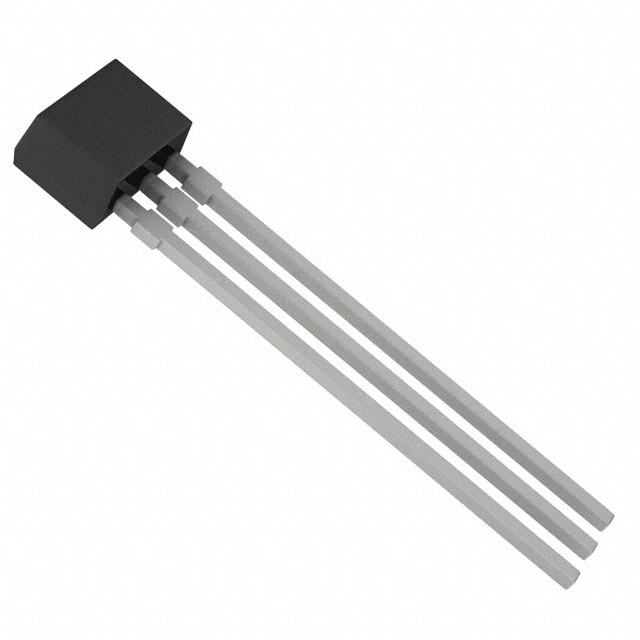

TRANS PREBIAS PNP 300MW NS-B1
UNR412400A Hakkında
UNR412400A, Panasonic tarafından üretilen PNP tipi ön beslemeli (pre-biased) transistördür. 300mW güç derecelendirmesi ve 500mA maksimum collector akımı ile orta güç uygulamalarında kullanılır. 200 MHz transition frequency ile sinyalleme ve anahtarlama devrelerinde çalışabilir. Dahili 2.2kΩ base ve 10kΩ emitter-base dirençleri ile ön beslemeli yapısı, basit devre tasarımlarında dış direnç gereksinimini azaltır. 50V collector-emitter breakdown voltajı ve 250mV saturation voltajı sayesinde düşük sinyal uygulamaları ve logic devrelerine uygun tasarlanmıştır. Through-hole 3-SSIP paketinde sunulan bu bileşen, eski tasarımların bakım ve onarımlarında kullanılabilir. Obsolete durum nedeniyle yeni tasarımlarda alternatif seçenekler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 100mA, 10V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Through Hole |
| Package / Case | 3-SSIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | NS-A1 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
