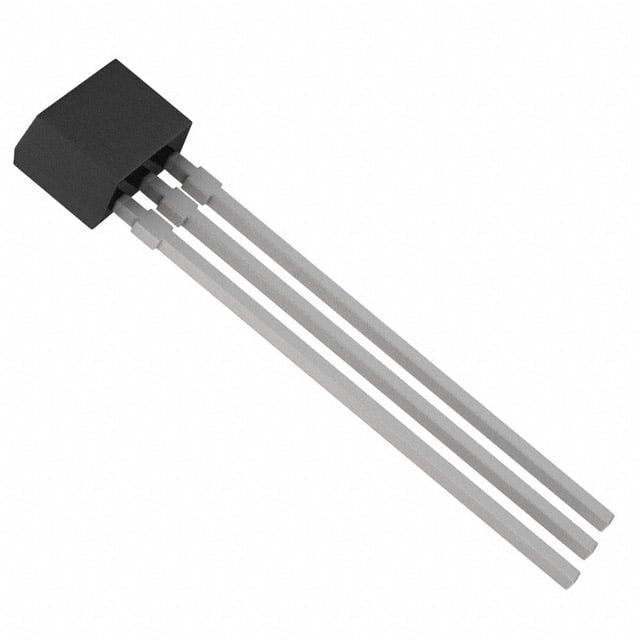

UNR412300A
TRANS PREBIAS PNP 300MW NS-B1
UNR412300A Hakkında
Panasonic UNR412300A, 300mW güç kapasitesine sahip PNP tipi ön beslemeli (pre-biased) transistördür. NS-B1 paketinde sunulan bu komponent, maksimum 500mA kolektör akımı ve 50V koletör-emiter kırılma voltajı ile çalışır. Dahili 10kΩ base ve emitter-base dirençleri ile donatılmıştır. 200MHz transition frekansı ile orta frekanslı uygulamalarda kullanılabilir. Through Hole montaj tipindedir. Endüstriyel elektronik, sinyal işleme ve switching uygulamalarında tercih edilir. Bileşen kullanım dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 100mA, 10V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Through Hole |
| Package / Case | 3-SSIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | NS-A1 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
