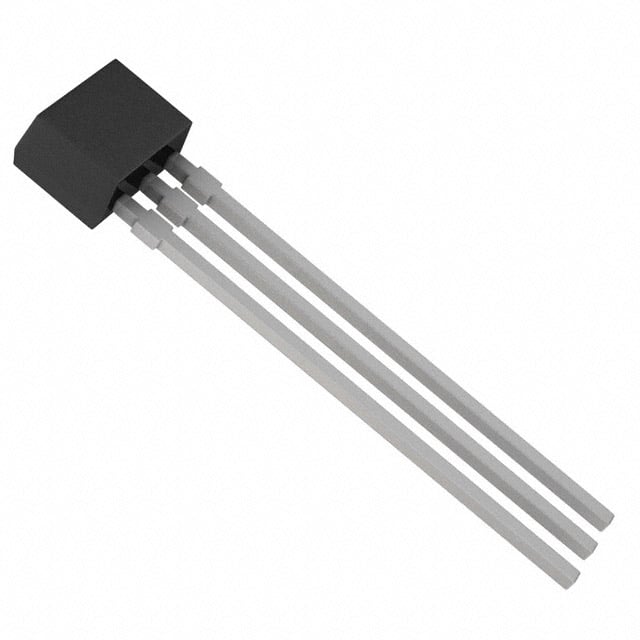

UNR412200A
TRANS PREBIAS PNP 300MW NS-B1
UNR412200A Hakkında
UNR412200A, Panasonic tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar transistördür. 300mW güç kapasitesi ve 500mA maksimum collector akımı ile tasarlanmıştır. Entegre 4.7kΩ base ve emitter-base direnç ağlarına sahip olup, basit uygulamalarda harici biyaslandırma dirençlerine ihtiyacı azaltır. 200MHz transition frekansı ile orta hızlı anahtarlama uygulamalarında kullanılabilir. 50V collector-emitter breakdown voltajı ve 250mV saturation voltajı ile endüstriyel kontrol, sinyal işleme ve dijital lojik sürücü uygulamalarına uygundur. Through-hole montajlı 3-SSIP paketinde sunulur. Taşıyıcı durumu obsolete olup, depo stoğu sınırlı veya tükenmiş olabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 100mA, 10V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Through Hole |
| Package / Case | 3-SSIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 4.7 kOhms |
| Supplier Device Package | NS-A1 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
