Zener Diyotlar - Diziler

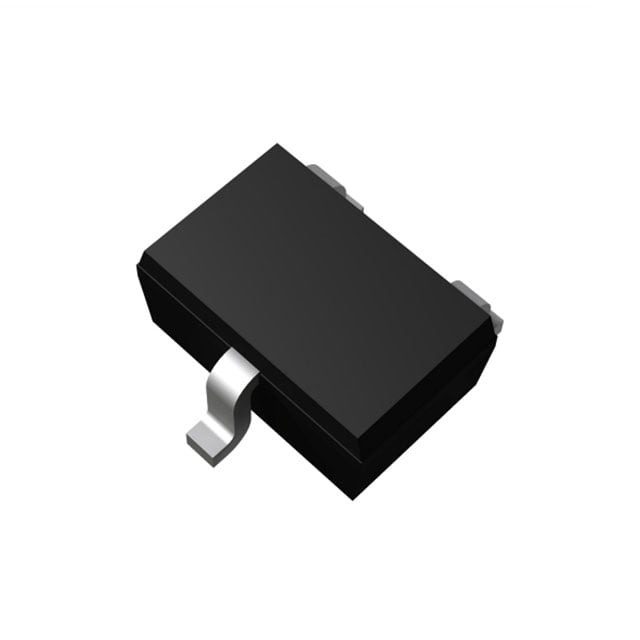

UMZ8.2TFHT106
ZENER ARRAYS FOR TERMINAL PROTEC
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-70
- Kategori
- Zener Diyotlar - Diziler
- Seri / Aile Numarası
- UMZ8.2T
UMZ8.2TFHT106 Hakkında
UMZ8.2TFHT106, ROHM Semiconductor tarafından üretilen 8.2V nominal Zener voltajına sahip diyot dizisidir. SC-70 (SOT-323) surface mount paketinde sunulan bu komponent, ortak katot konfigürasyonunda 1 pair Zener diyot içerir. Terminal koruma uygulamalarında kullanılan bu diyot, 200 mW maksimum güç yönetimi, 30 Ohm maksimum impedans ve 500 nA ters kaçak akımı (5V'da) karakteristikleri ile donatılmıştır. -55°C ile 150°C arasında çalışabilir. Elektronik devrelerde sinyal hat koruması, EMI/RFI filtreleme ve voltaj regülasyonu gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 1 Pair Common Cathode |
| Current - Reverse Leakage @ Vr | 500 nA @ 5 V |
| Impedance (Max) (Zzt) | 30 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | UMD3 |
| Tolerance | ±5.37% |
| Voltage - Zener (Nom) (Vz) | 8.2 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
