Zener Diyotlar - Diziler

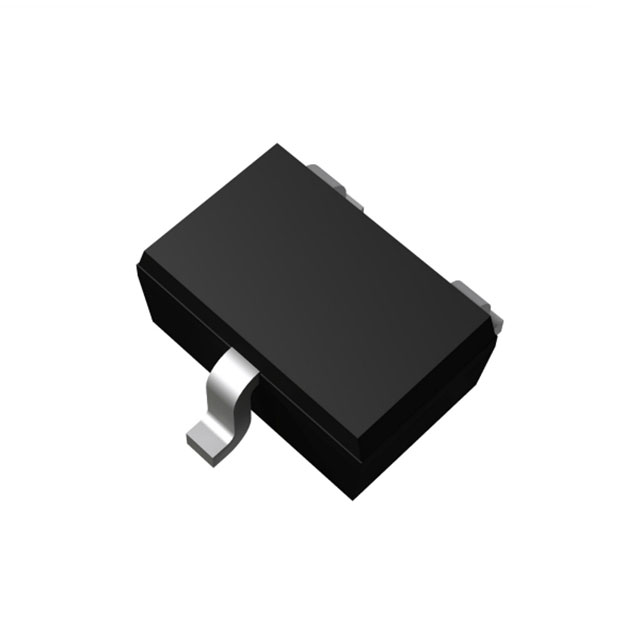

UMZ8.2NFHT106
ZENER ARRAYS FOR TERMINAL PROTEC
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-70
- Kategori
- Zener Diyotlar - Diziler
- Seri / Aile Numarası
- UMZ8.2NF
UMZ8.2NFHT106 Hakkında
UMZ8.2NFHT106, ROHM Semiconductor tarafından üretilen 8.2V nominal gerilim değerine sahip bir Zener diyot dizisidir. SC-70/SOT-323 yüzey montaj paketi içinde sunulan bu bileşen, 1 Pair Common Anode konfigürasyonuna sahiptir. Terminal koruma uygulamalarında, sinyal hatlarının aşırı gerilimlerden korunması için tasarlanmıştır. 200 mW maksimum güç tüketimine ve 30 Ohm maksimum impedansına sahip olan komponent, -40°C ile +150°C arasında çalışabilir. 500 nA @ 5V reverse leakage akımı ve ±5.3% toleransı ile hassas koruma devreleri için uygundur. ESD ve gerilim spike'larına karşı elektronik devrelerin korunmasında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 1 Pair Common Anode |
| Current - Reverse Leakage @ Vr | 500 nA @ 5 V |
| Impedance (Max) (Zzt) | 30 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | UMD3 |
| Tolerance | ±5.3% |
| Voltage - Zener (Nom) (Vz) | 8.2 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
