Zener Diyotlar - Diziler

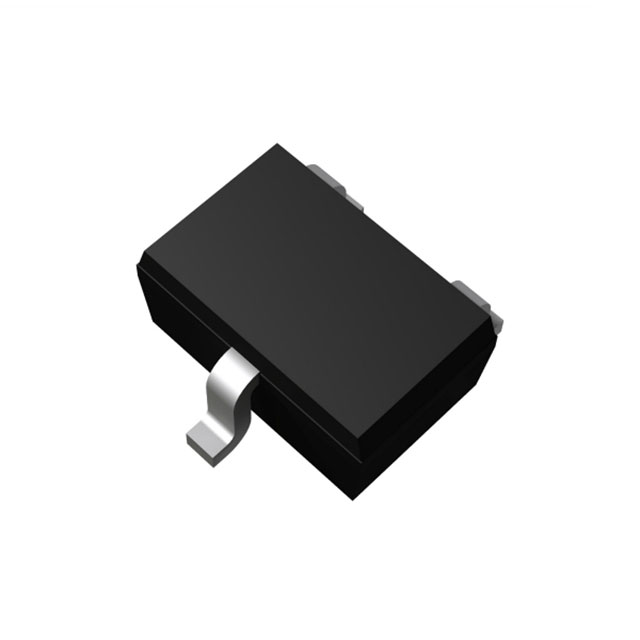

UMZ27NFHT106
ZENER ARRAYS FOR TERMINAL PROTEC
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-70
- Kategori
- Zener Diyotlar - Diziler
- Seri / Aile Numarası
- UMZ27NFHT106
UMZ27NFHT106 Hakkında
UMZ27NFHT106, ROHM Semiconductor tarafından üretilen 27V nominal gerilim değerine sahip Zener diyot dizisidir. SC-70/SOT-323 yüzey montaj paketinde sunulan bu komponent, 1 Pair Common Anode konfigürasyonu ile terminal koruma uygulamalarında kullanılır. 200 mW maksimum güç kapasitesi ve 100 nA @ 21V ters doygunluk akımı ile analog ve dijital devre tasarımlarında sinyal zirve sınırlama, voltaj referansı ve ESD koruması işlevlerini yerine getirir. -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 1 Pair Common Anode |
| Current - Reverse Leakage @ Vr | 100 nA @ 21 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | UMD3 |
| Tolerance | ±2.4% |
| Voltage - Zener (Nom) (Vz) | 27 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
