Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

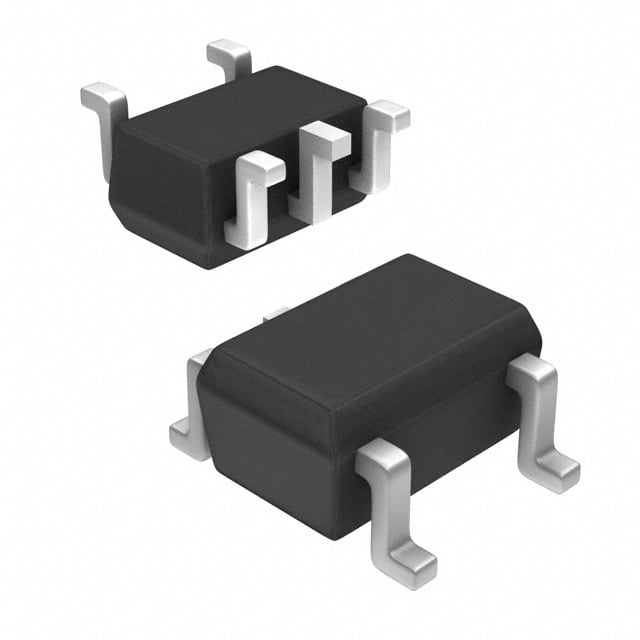

UMC5NQ-7
PREBIASTRANSISTORSOT353
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 5-TSSOP
- Seri / Aile Numarası
- UMC5NQ
UMC5NQ-7 Hakkında
UMC5NQ-7, Diodes Incorporated tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörün entegre edildiği bu bileşen, 5-TSSOP (SOT-353) yüzey montaj paketinde sunulmaktadır. 47kΩ base ve emitter-base dirençleriyle önceden yapılandırılmıştır. Maksimum 100mA kolektör akımı, 250MHz geçiş frekansı ve 290mW güç kapasitesiyle hızlı anahtarlama uygulamaları için uygundur. 68 minimum hFE (5mA, 5V'da) ve 300mV maksimum saturasyon voltajı özellikleriyle dijital mantık seviyeleri ve analog sinyallerin ara yüzlendirilmesi, ön beslemeli buffer devreleri, sinyal yönetimi ve entegre devre sürücü uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 290mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-353 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
