Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

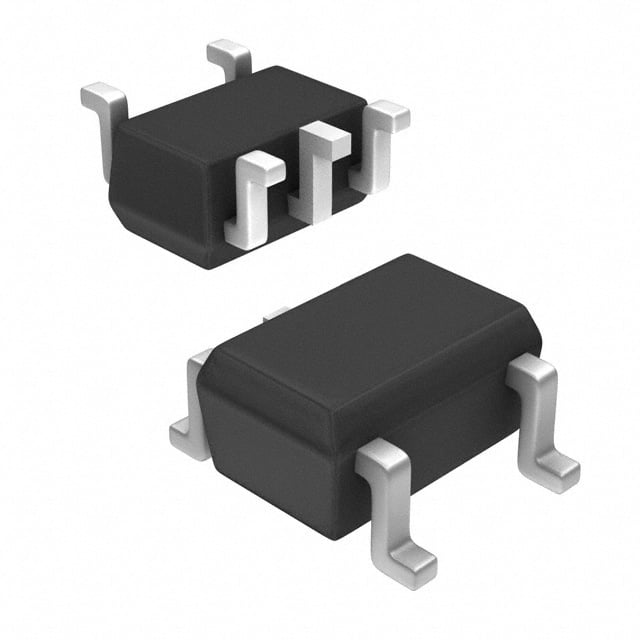

UMC5N-7
TRANS NPN/PNP PREBIAS SOT353
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 5-TSSOP
- Seri / Aile Numarası
- UMC5N
UMC5N-7 Hakkında
UMC5N-7, Diodes Incorporated tarafından üretilen ön beslemeli (pre-biased) dual BJT transistör dizisidir. Bir NPN ve bir PNP transistörden oluşan bu bileşen, SOT-353 (5-TSSOP, SC-70-5) yüzey montaj paketinde sunulmaktadır. Entegre edilen base dirençleri (47kΩ ve 4.7kΩ seçenekleri) sayesinde harici ön beslemeli yapı oluşturma gereksinimleri ortadan kaldırılır. Maksimum 100mA kolektör akımı, 50V breakdown voltajı ve 250MHz transition frekansı ile hızlı anahtarlama uygulamalarında kullanılabilir. DC akım kazancı (hFE) 68 ile 30 arasında değişmektedir. 150mW maksimum güç tüketimi ile düşük güç uygulamalarında tercih edilir. Sinyal işleme, lojik uygulamalar, driver devreleri ve genel amaçlı anahtarlama devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V / 30 @ 10mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 150mW |
| Resistor - Base (R1) | 47kOhms, 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms, 10kOhms |
| Supplier Device Package | SOT-353 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
