Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

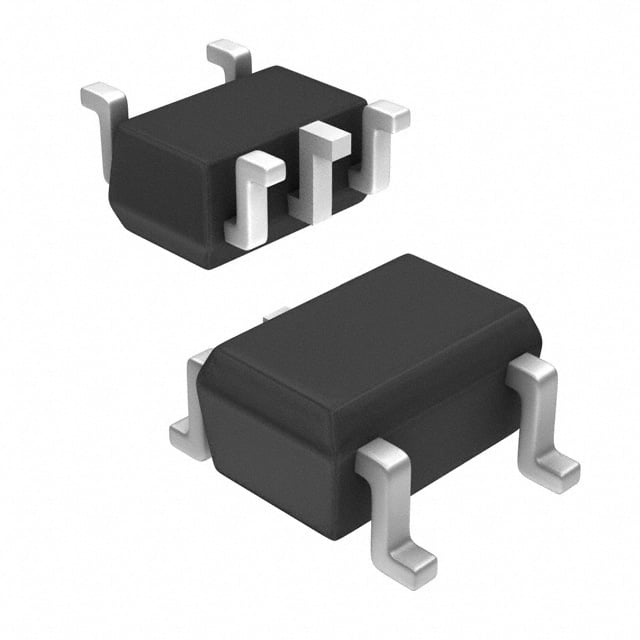

UMC4N-7
TRANS NPN/PNP PREBIAS SOT353
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 5-TSSOP
- Seri / Aile Numarası
- UMC4N
UMC4N-7 Hakkında
UMC4N-7, Diodes Incorporated tarafından üretilen dual pre-biased transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu komponent, SOT-353 (5-TSSOP/SC-70-5) yüzey monte paketine sahiptir. 100mA collector akımı, 250MHz transition frekansı ve 50V breakdown voltajı ile sinyal anahtarlaması, lojik devre uygulamaları ve darbe kontrol devrelerinde kullanılır. İntegre ön beslenme dirençleri (base 47kΩ/10kΩ, emitter-base 47kΩ) sayesinde harici biyaslandırma dirençlerine ihtiyaç duymaz ve tasarım alanını azaltır. 150mW maksimum güç ile düşük güçlü uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 150mW |
| Resistor - Base (R1) | 47kOhms, 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-353 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA / 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
