Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
UMC3NT1G
TRANS PREBIAS NPN/PNP 50V SC88A
UMC3NT1G Hakkında

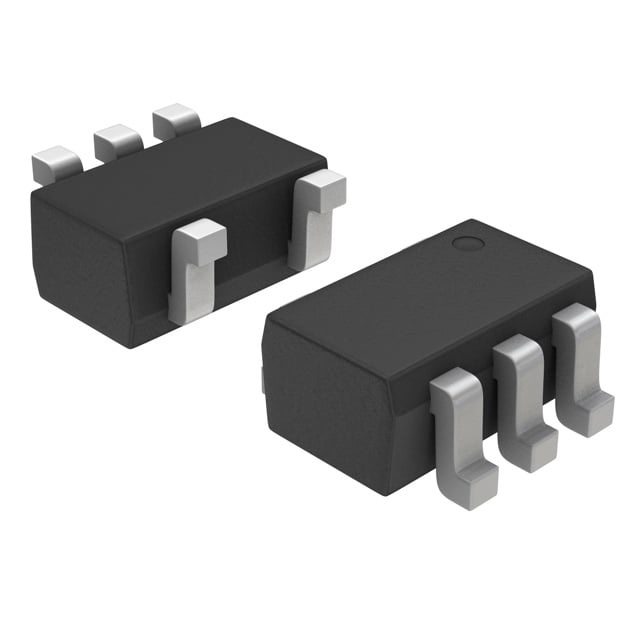

UMC3NT1G, onsemi tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Tek bir entegre içinde 1 NPN ve 1 PNP transistörü barındırır ve her transistöre entegre edilmiş taban ve emitter taban dirençleri (10kOhm) ile gelir. 50V collector-emitter diyelectric breakdown voltajı, maksimum 100mA collector akımı ve 150mW güç yönetim kapasitesi ile sinyal anahtarlaması, seviye çevirme ve küçük sinyal amplifikasyon uygulamalarında kullanılır. SC-70-5 (SOT-353) yüzeye monte paketinde sunulan bu bileşen, düşük güçlü lojik devre arayüzleri, ses işleme ve taşınabilir cihazlarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Active |
| Power - Max | 150mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
