Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

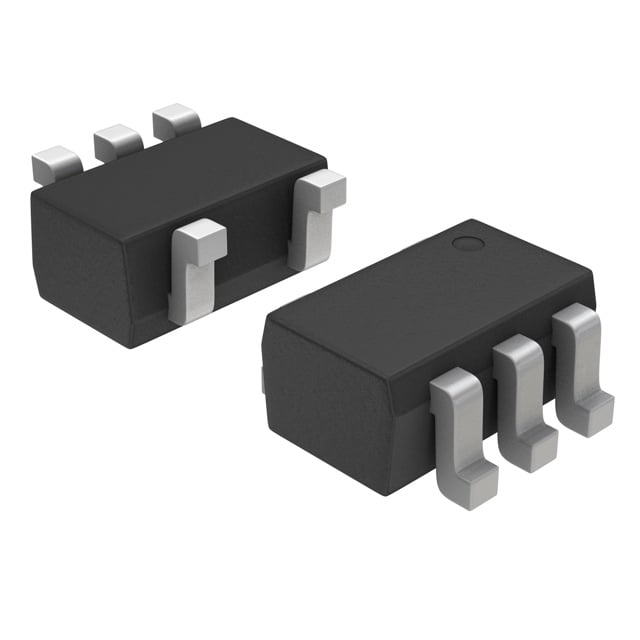

UMC2NT1G
TRANS NPN/PNP PREBIAS 0.15W SC70
UMC2NT1G Hakkında
UMC2NT1G, onsemi tarafından üretilen entegre ön beslemeli transistör dizisidir. Tek bir SC-70 paketinde 1 adet NPN ve 1 adet PNP transistör bulunur. Her transistöre entegre edilen 22kOhm base ve emitter-base dirençleri, hızlı anahtarlama ve seviye kayması uygulamalarında kullanım için optimize edilmiştir. Maximum 100mA kollektör akımı ve 50V gerilim dağılım kapasitesi ile sinyal işleme, logic seviye uyumu ve küçük güç anahtarlama devrelerinde uygulanır. 150mW güç sınırlaması ve 60 (minimum) DC current gain değerleri ile düşük güç tüketimli uygulamalara uygun tasarlanmıştır. Surface mount teknolojisi ile kompakt PCB tasarımlarına entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
