Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

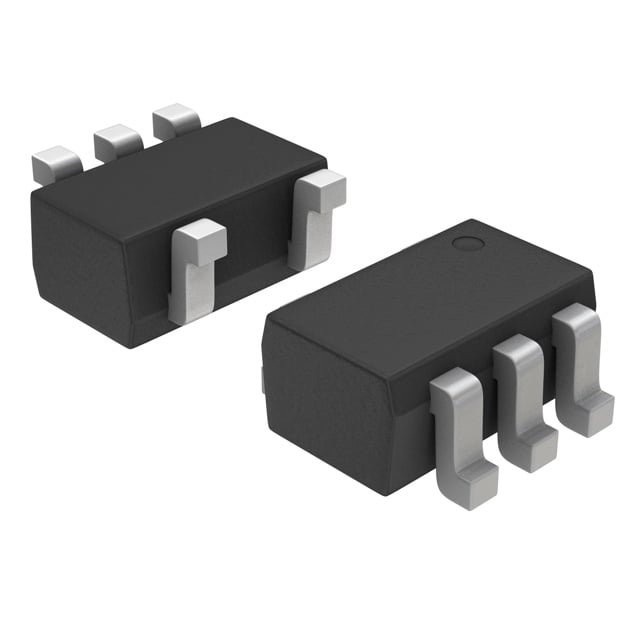

UMC2NT1
TRANS NPN/PNP PREBIAS 0.15W SC70
UMC2NT1 Hakkında
UMC2NT1, onsemi tarafından üretilen dual pre-biased BJT transistör dizisidir. Bir NPN ve bir PNP transistörü içeren bu bileşen, SC-70-5 (SOT-353) surface mount paketinde sunulmaktadır. Her transistöre entegre edilen 22kΩ base ve emitter-base dirençleri, ön beslemeli yapılandırma sağlar. 100mA maksimum collector akımı, 50V breakdown voltajı ve 150mW güç kapasitesi ile genel amaçlı anahtarlama ve sinyal yükseltme uygulamalarında kullanılabilir. Düşük güçlü devrelerde, özellikle logic seviyeleri ve sinyal kontrolü gerektiren uygulamalarda tercih edilir. Kompakt boyutu sayesinde yoğun PCB tasarımlarında yer kazandırır. NOT: Bu ürün üretimi sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
