Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
UMA6NT1

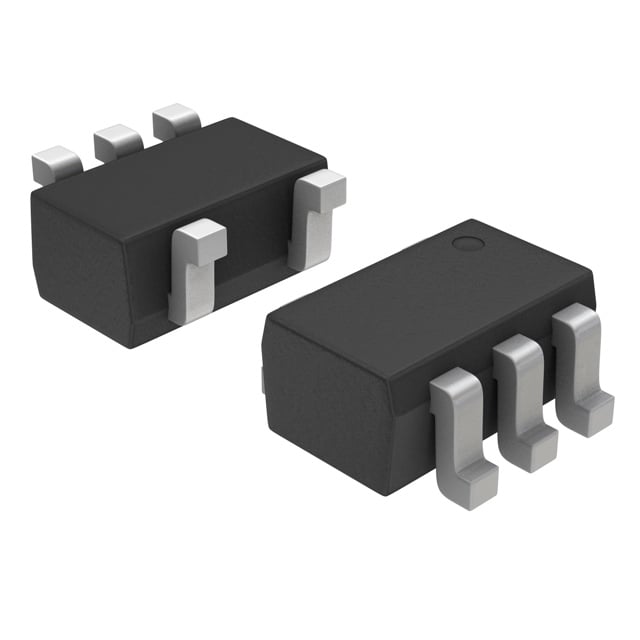

TRANS 2PNP PREBIAS 0.15W SC70
UMA6NT1 Hakkında
UMA6NT1, onsemi tarafından üretilen dual PNP pre-biased transistör dizisidir. SC-70-5 (SOT-353) yüzey montaj paketinde sunulan bu bileşen, entegre base resistor (47kΩ) içerir ve ön beslemeli yapı sayesinde harici ön beslemeli dirençlere gerek olmaksızın kullanılabilir. 150mW güç dağıtımı kapasitesi, 100mA maksimum kolektör akımı ve 160 minimum DC akım kazancı ile anahtarlama ve amplifikasyon uygulamalarında yer alır. Vce doyum gerilimi 250mV (300µA/10mA) olup 50V maksimum Vce(breakdown) değerine sahiptir. Audio uygulamaları, portable cihazlar, ses işleme devreleri ve sinyal anahtarlama devreleri gibi düşük güçlü transistör fonksiyonları gerektiren tasarımlarda kullanılır. Küçük SC-70 paketi sayesinde kompakt PCB tasarımlarına uygun bir çözümdür. Not: Bu ürün üretimi durdurulmuştur (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Resistor - Base (R1) | 47kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
