Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

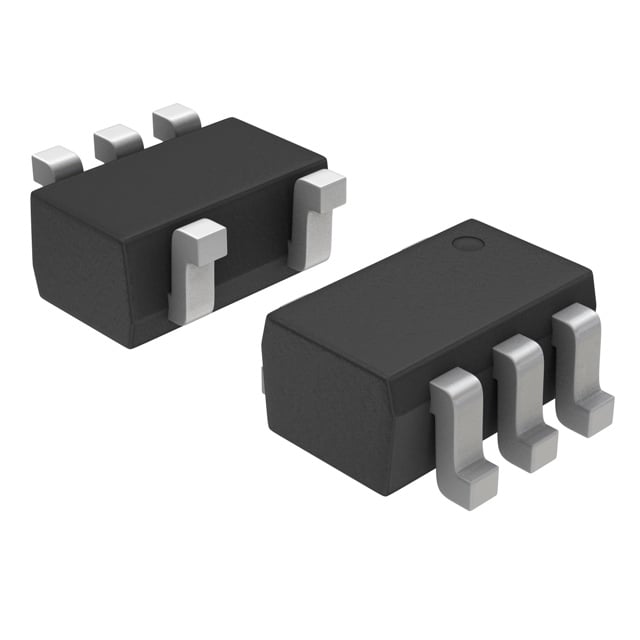

UMA4NT1G
TRANS 2PNP PREBIAS 0.15W SC70
UMA4NT1G Hakkında
UMA4NT1G, onsemi tarafından üretilen dual PNP ön beslemeli transistör dizisidir. SC-70-5 (SOT-353) yüzey montaj paketinde sunulan bu bileşen, maksimum 100mA kollektör akımı ve 50V Vce kırılma gerilimi ile çalışır. 160 minimum DC akım kazancına (hFE) sahip olan transistör, 10kΩ entegre baz direnci ile ön beslemeli yapıda tasarlanmıştır. Maksimum 150mW güç tüketimi ve 250mV saturasyon gerilimi ile düşük seviye sinyal işleme, anahtarlama ve amplifikasyon uygulamalarında kullanılır. Taşınabilir cihazlar, ses devreleri ve genel amaçlı anahtarlama uygulamaları için uygundur. Bileşen şu anda üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Resistor - Base (R1) | 10kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
