UMA4NT1

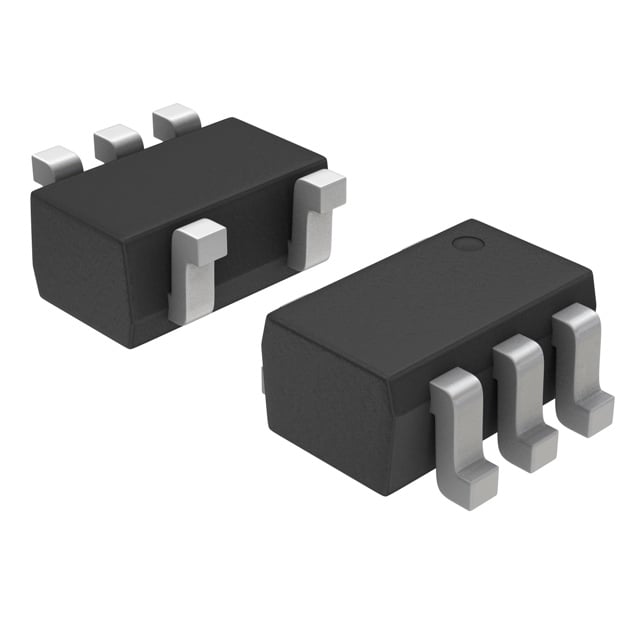

TRANS 2PNP PREBIAS 0.15W SC70
UMA4NT1 Hakkında
UMA4NT1, onsemi tarafından üretilen dual PNP ön beslemeli transistör dizisidir. SC-70-5 (SOT-353) yüksek yoğunluklu yüzey montaj paketinde sunulan bu bileşen, 100mA maksimum kolektor akımı ve 50V kolektor-emitör bozulma gerilimi ile belirtilmiştir. 10kΩ dahili baz direnci ve 160 minimum DC akım kazancı (hFE) özellikleri ile tasarlanan UMA4NT1, düşük güç tüketimi gerektiren uygulamalarda tetikleme, anahtarlama ve sinyallendirme işlevleri için tercih edilir. Maksimum 150mW güç dağılımı ve 250mV doyum gerilimi sayesinde taşınabilir cihazlar, ses sistemleri, endüstriyel kontrolörler ve tüketici elektronikleri tasarımlarında kullanılır. Bileşen obsolete durumunda olduğundan yeni tasarımlarda ikame ürünlerin değerlendirilmesi önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | 5-TSSOP, SC-70-5, SOT-353 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Resistor - Base (R1) | 10kOhms |
| Supplier Device Package | SC-88A (SC-70-5/SOT-353) |
| Transistor Type | 2 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
