Transistörler - Bipolar (BJT) - Diziler

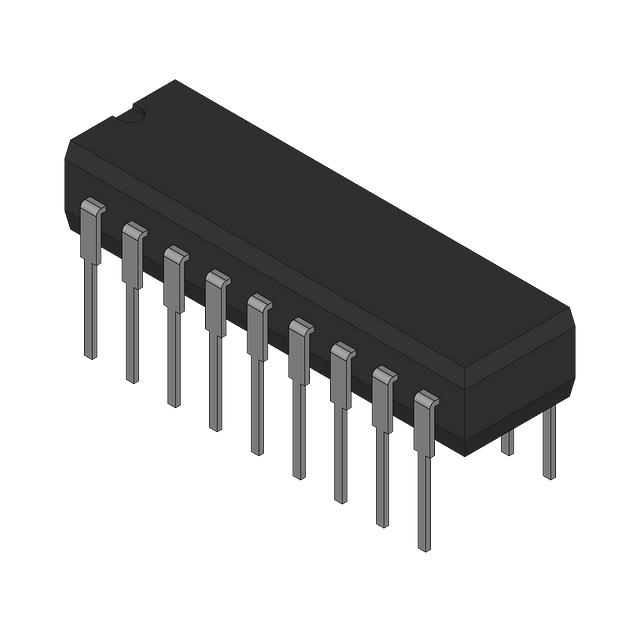

ULS2801R-883
EIGHT DARLINGTON ARRAY
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 18-CERDIP
- Seri / Aile Numarası
- ULS2801R
ULS2801R-883 Hakkında
ULS2801R-883, Rochester Electronics tarafından üretilen 8 kanal NPN Darlington transistör dizisidir. Through-hole 18-CERDIP paketinde sunulan bu bileşen, yüksek akım kazancı (hFE min 1000) ve 600mA maksimum collector akımı özellikleri ile çalışır. 1.6V'lik düşük doyum voltajı ve 50V breakdown voltajı ile endüstriyel kontrol uygulamalarında, röle sürücü devrelerinde, motor kontrol sistemlerinde ve yüksek akımlı anahtarlama uygulamalarında kullanılır. -55°C ile 125°C arasında çalışabilen bileşen, havacılık ve savunma sektörü uygulamalarına uygun 883 kalite standardına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600mA |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Part Status | Active |
| Power - Max | 1W |
| Supplier Device Package | 18-CERDIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
