Transistörler - Bipolar (BJT) - Diziler

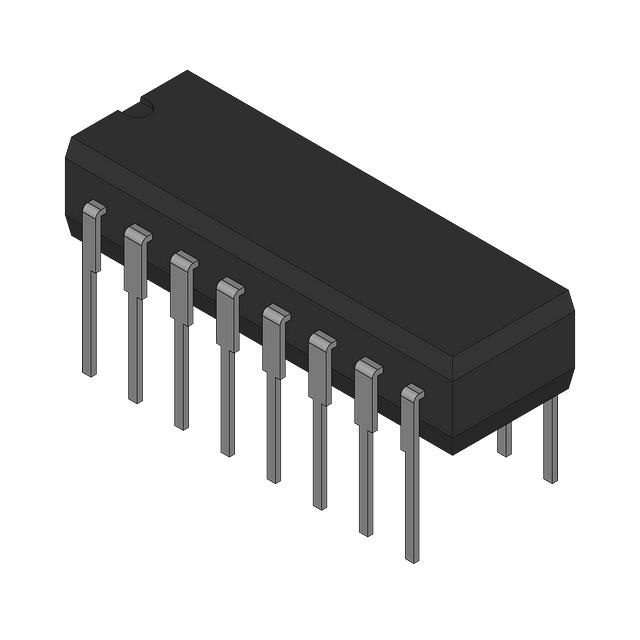

ULS2076H-883
QUAD DARLINGTON SWITCHES
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 16-CERDIP
- Seri / Aile Numarası
- ULS2076H
ULS2076H-883 Hakkında
ULS2076H-883, Rochester Electronics tarafından üretilen quad NPN Darlington switch transistör dizisidir. 16-pin CERDIP paketinde sunulan bu bileşen, maksimum 1.5A collector akımı ve 50V collector-emitter breakdown voltajı ile çalışır. Her bir Darlington transistör 2.2W güç yeteneğine sahiptir. -55°C ile +125°C arasında stabil işletim sağlayan bu dizi, yüksek akım kazançı ve düşük doyum voltajı (1.75V) özellikleriyle endüstriyel kontrol uygulamalarında, motor sürücülerinde, röle kontrolünde ve dijital switch uygulamalarında kullanılır. Through-hole montaj tipi ile PCB'ye kolayca entegre edilebilir. MIL-PRF-38534 standardına uygun üretim, uzun ömürlü ve güvenilir performans garantiler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5A |
| Current - Collector Cutoff (Max) | 500µA |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Part Status | Active |
| Power - Max | 2.2W |
| Supplier Device Package | 16-CERDIP |
| Transistor Type | 4 NPN Darlington (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.75V @ 2mA, 1.25A |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
