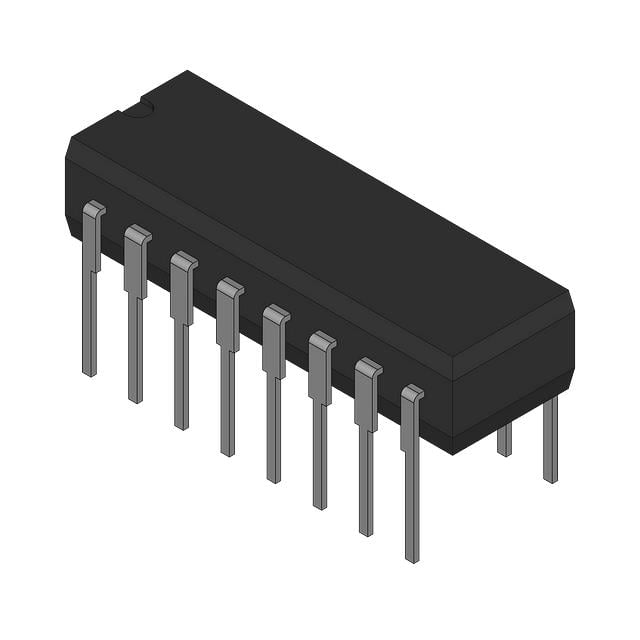

ULS2075H-883
QUAD DARLINGTON SWITCHES
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 16-CERDIP
- Seri / Aile Numarası
- ULS2075H
ULS2075H-883 Hakkında
ULS2075H-883, Rochester Electronics tarafından üretilen quad Darlington switch entegre devresidir. 16-pin CERDIP paket içerisinde 4 adet PNP Darlington transistör barındırır. 1.5A collector akımı ve 50V breakdown voltajı ile orta güç anahtarlama uygulamalarında kullanılır. Maximum 2.2W güç dissipasyonu kapasitesine sahip olup, -55°C ile +125°C arasında stabil çalışır. Elektromanyetik röle kontrol, solenoid sürücü, motor kontrol ve güç yönetimi devrelerinde tercih edilen bir komponenttir. Darlington yapısı sayesinde düşük base akımı ile yüksek collector akımını kontrol edebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5A |
| Current - Collector Cutoff (Max) | 500µA |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Part Status | Active |
| Power - Max | 2.2W |
| Supplier Device Package | 16-CERDIP |
| Transistor Type | 4 PNP Darlington (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.75V @ 2mA, 1.25A |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
