Transistörler - Bipolar (BJT) - Diziler

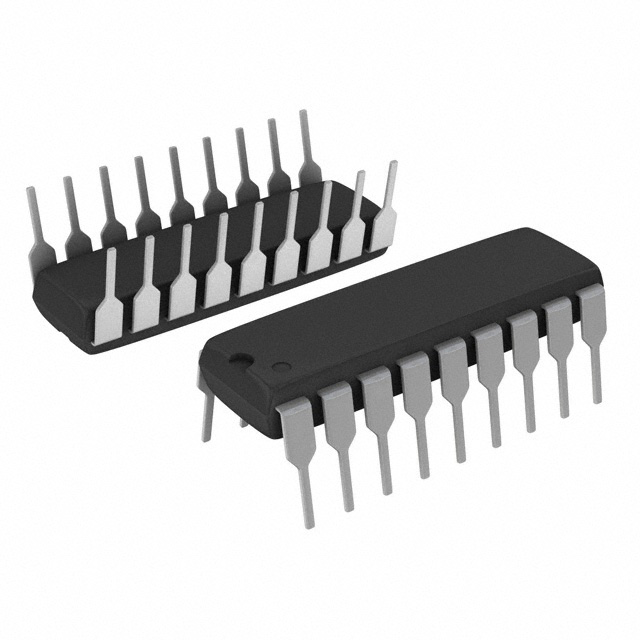

ULQ2804A
TRANS 8NPN DARL 50V 0.5A 18DIP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- ULQ2804A
ULQ2804A Hakkında
ULQ2804A, STMicroelectronics tarafından üretilen 8 NPN Darlington transistör dizisidir. 18-DIP through-hole paket içinde 8 adet Darlington transistör barındırır. Maksimum 500mA kollektör akımı ve 1000'in üzerinde DC akım kazancı ile yüksek akım amplifikasyonu sağlar. 50V maksimum collector-emitter gerilimi ile orta güç uygulamalarında kullanılabilir. Saturasyon gerilimi maksimum 1.6V olup, -40°C ile 105°C arası sıcaklık aralığında çalışır. Darlington yapısı sayesinde düşük base akımı ile kontrol edilebilir. Endüstriyel kontroller, motor sürücüleri, röle kontrolleri ve genel amaçlı anahtar uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 105°C |
| Part Status | Active |
| Power - Max | 2.25W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
