Transistörler - Bipolar (BJT) - Diziler

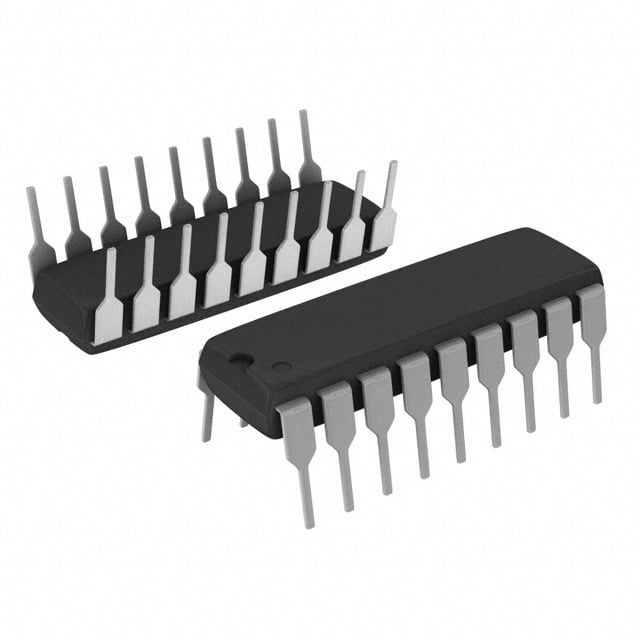

ULQ2803A
TRANS 8NPN DARL 50V 0.5A 18DIP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- ULQ2803A
ULQ2803A Hakkında
ULQ2803A, STMicroelectronics tarafından üretilen 8'li NPN Darlington transistör dizisidir. Through-hole montaj için tasarlanmış 18-DIP paket içinde 8 adet bağımsız Darlington transistör bulundurur. Her transistör maksimum 500mA kolektör akımı ve 50V reverse bias breakdown voltajı ile çalışabilir. 1000'in üzerinde DC akım kazanç (hFE) değerine sahiptir. Düşük doyum voltajı (1.6V) ve yüksek akım kazancı nedeniyle anahtarlama uygulamalarında, röle kontrol devrelerinde, motor sürücülerinde ve DC yüklerin kontrolünde kullanılır. -40°C ile +105°C aralığında çalışır. Maksimum 2.25W güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 105°C |
| Part Status | Active |
| Power - Max | 2.25W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
