Transistörler - Bipolar (BJT) - Diziler

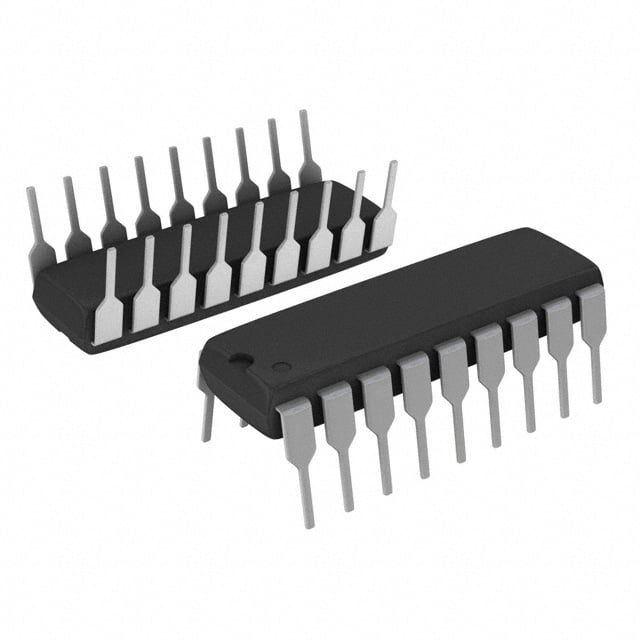

ULQ2801A
IC ARRAYS EIGHT DARL 18-DIP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- ULQ2801A
ULQ2801A Hakkında
ULQ2801A, STMicroelectronics tarafından üretilen 8 adet NPN Darlington transistör içeren entegre bir dizidir. 18-DIP through-hole paketinde sunulan bu bileşen, yüksek akım kazançı ve düşük saturasyon voltajı ile karakterizedir. 500mA'e kadar kolektör akımı sağlayabilen ve 50V breakdown voltajına sahip olan ULQ2801A, kontrol uygulamalarında, solenoid sürücüleri, röle kontrol devreleri, motor kontrol sistemleri ve güç anahtar uygulamalarında yaygın olarak kullanılır. -40°C ile +105°C arasında çalışabilen bileşen, endüstriyel ve ticari elektronik uygulamalarında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 105°C |
| Part Status | Active |
| Power - Max | 2.25W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
