Transistörler - Bipolar (BJT) - Diziler

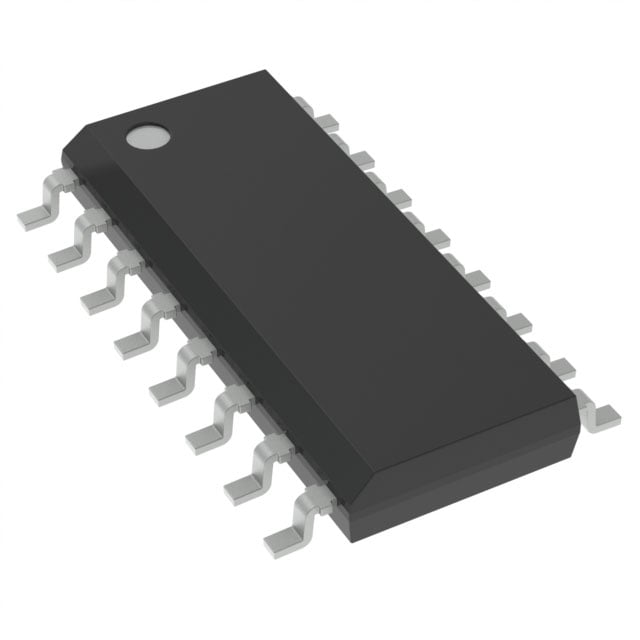

ULQ2003D1013TRY
TRANS 7NPN DARL 50V 0.5A 16SO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 16-SO
- Seri / Aile Numarası
- ULQ2003
ULQ2003D1013TRY Hakkında
ULQ2003D1013TRY, STMicroelectronics tarafından üretilen 7 NPN Darlington transistör dizisidir. 16-SO paket tipinde surface mount olarak tasarlanmıştır. Maksimum 500mA kollektör akımı, 50V collector-emitter breakdown voltajı ve 1000 minimum DC akım kazancı (hFE) özellikleri ile yüksek akım kontrol uygulamalarında kullanılır. 1.6V maksimum saturasyon voltajı ile güç tüketiminin düşük tutulduğu motor kontrolü, röle sürücüsü, solenoid kontrolü ve genel amaçlı anahtarlama uygulamalarında tercih edilir. 150°C maksimum işletme sıcaklığı ile geniş sıcaklık aralığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Supplier Device Package | 16-SO |
| Transistor Type | 7 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
