Transistörler - Bipolar (BJT) - Diziler

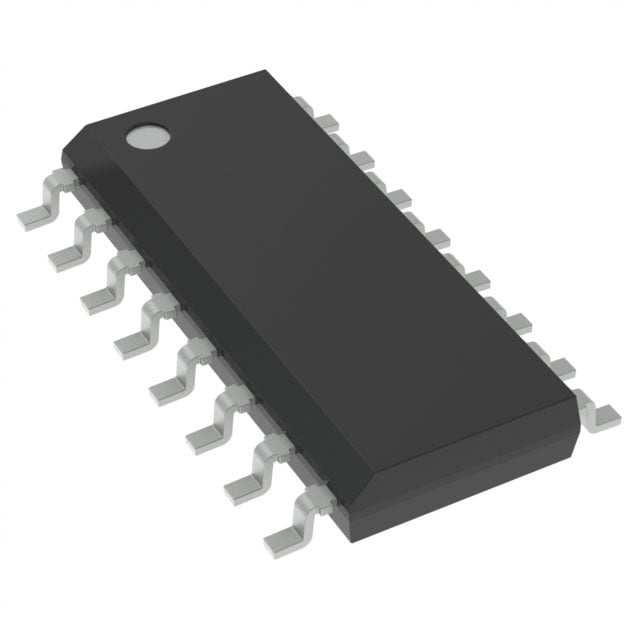

ULQ2003D1
TRANS 7NPN DARL 50V 0.5A 16SO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 16-SO
- Seri / Aile Numarası
- ULQ2003
ULQ2003D1 Hakkında
ULQ2003D1, STMicroelectronics tarafından üretilen 7 adet NPN Darlington transistör içeren bir dizi komponenttir. Surface mount 16-SO paket türünde sunulan bu bileşen, 50V collector-emitter breakdown voltajına ve 500mA maksimum collector akımına sahiptir. DC current gain (hFE) 1000 minimum değer ile karakterize edilmiştir. Vce saturation voltajı 1.6V'dir. Yüksek akım kazancı ve Darlington konfigürasyonu sayesinde düşük base akımı gereken uygulamalarda kullanılır. Endüstriyel kontrol devreleri, röle sürücüleri, motor kontrol sistemleri ve güç anahtarlama uygulamalarında yer bulur. Maksimum işletme sıcaklığı 150°C'dir. Not: Bu ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Supplier Device Package | 16-SO |
| Transistor Type | 7 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
