Transistörler - Bipolar (BJT) - Diziler

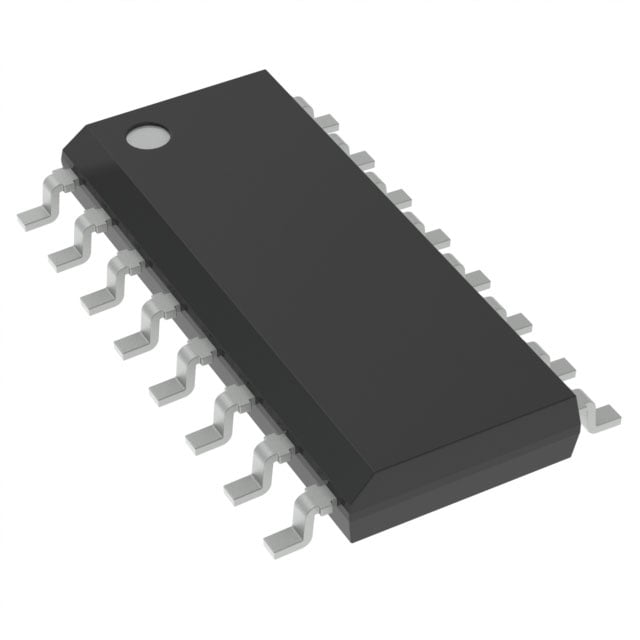

ULQ2001D1013TR
TRANS 7NPN DARL 50V 0.5A 16SO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 16-SO
- Seri / Aile Numarası
- ULQ2001
ULQ2001D1013TR Hakkında
STMicroelectronics ULQ2001D1013TR, yedi adet NPN Darlington transistörü içeren entegre transistör dizisidir. 16 bacaklı SO (SOP) paketinde sunulan bu bileşen, maksimum 500mA collector akımı ve 50V collector-emitter breakdown voltajı ile çalışabilir. DC current gain (hFE) değeri 350mA ve 2V koşullarında minimum 1000'dir. Vce saturation voltajı maksimum 1.6V'tur. Yüksek akım kazancı ve düşük saturation voltajı nedeniyle anahtar uygulamaları, motor kontrol devreleri, röle sürücüleri ve güç yönetimi uygulamalarında kullanılır. Surface mount teknolojisi ile montajlanır ve -40°C ile +150°C arasında çalışabilir. Ürün artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Supplier Device Package | 16-SO |
| Transistor Type | 7 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
