Transistörler - Bipolar (BJT) - Diziler

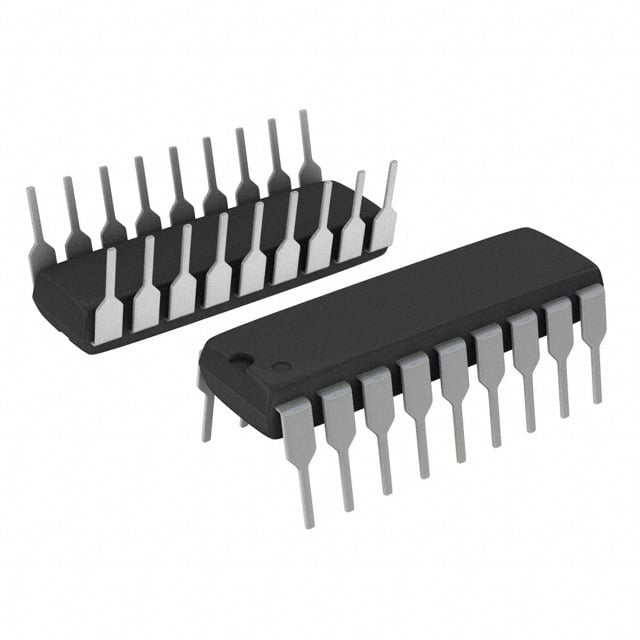

ULN2805A
TRANS 8NPN DARL 50V 0.5A 18DIP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- ULN2805A
ULN2805A Hakkında
ULN2805A, STMicroelectronics tarafından üretilen 8 kanallı NPN Darlington transistör dizisidir. 18 pinli DIP pakette sunulan bu bileşen, 50V kolektör-emitter çift kat kırılma gerilimi ve 500mA maksimum kolektör akımı ile çalışır. Darlington yapısı sayesinde 1000 minimum DC akım kazancı sağlar ve 1.6V doyum gerilimi ile düşük enerji kaybı sunar. -20°C ile +150°C arasında çalışabilen bu bileşen, röle, solenoid ve yüksek akım motorlarının kontrolü gibi uygulamalarda sürücü elemanı olarak kullanılır. Through hole montajı ile PCB'ye entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -20°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 2.25W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
