Transistörler - Bipolar (BJT) - Diziler
ULN2804A

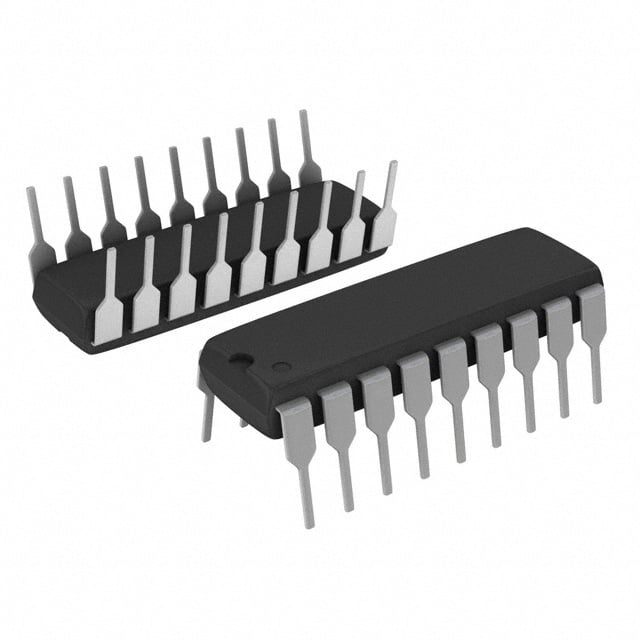

POWER BIPOLAR TRANSISTOR, NPN
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- ULN2804A
ULN2804A Hakkında
ULN2804A, Rochester Electronics tarafından üretilen 8 kanallı NPN Darlington transistör dizisidir. Her bir kanal 500mA'e kadar kolektör akımı ve 50V'a kadar kolektör-emitter gerilimi destekler. 1000 minimum DC akım kazancı (hFE) ile karakterize edilen bu bileşen, düşük giriş akımında yüksek çıkış akımı sağlamak için tasarlanmıştır. 2.25W maksimum güç derecelendirmesi ile maksimum 150°C çalışma sıcaklığında çalışabilir. 18-pin DIP paket içinde sunulan bu dizi, röle sürücüsü, motor kontrolü, solenoid aktivasyonu ve diğer yüksek akım anahtar uygulamalarında yaygın olarak kullanılır. Darlington konfigürasyonu düşük base akımı ile kontrolü mümkün kılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -20°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 2.25W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
