Transistörler - Bipolar (BJT) - Diziler

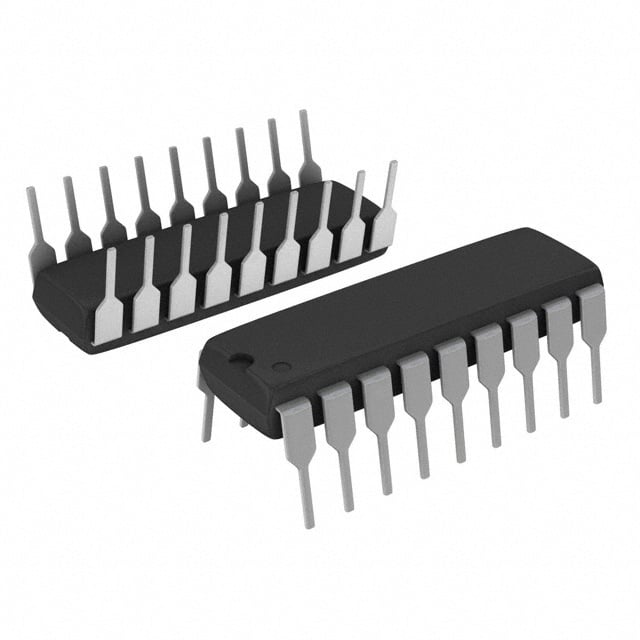

ULN2804A
TRANS 8NPN DARL 50V 0.5A 18DIP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- ULN2804A
ULN2804A Hakkında
ULN2804A, STMicroelectronics tarafından üretilen 8 kanallı NPN Darlington transistör dizisidir. 18-DIP paketinde sunulan bu bileşen, yüksek akım kazancı (hFE min 1000) ve düşük doyum gerilimi (1.6V max) özellikleriyle dikkat çeker. Maksimum 500mA kollektör akımı ve 50V kollektör-emitter kırılma gerilimi ile motorlar, solenoidler, releler ve LED grupları gibi yüksek akım gerektiren yüklerin kontrol edilmesinde kullanılır. -20°C ile 150°C arasında çalışabilen bu dizi, endüstriyel otomasyon, ev elektroniği ve kontrol sistemlerinde yaygın olarak uygulanır. Through-hole montaj tipiyle PCB'lere doğrudan entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -20°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2.25W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
