Transistörler - Bipolar (BJT) - Diziler

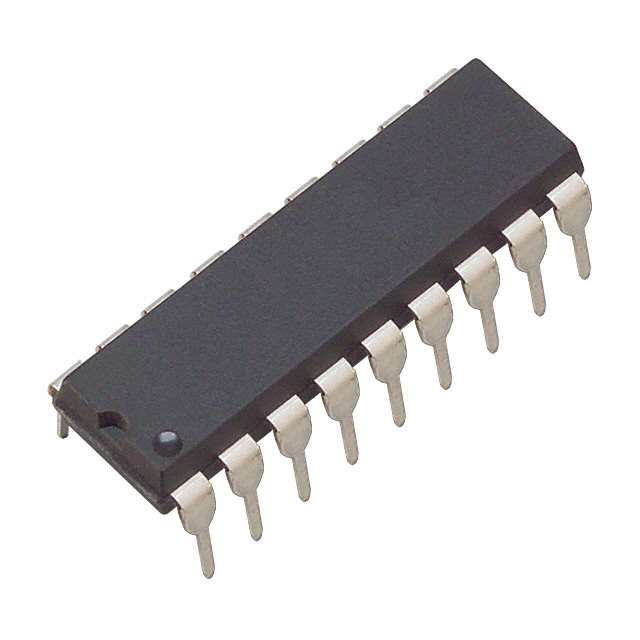

ULN2803AN
TRANS 8NPN DARL 50V 0.5A 18DIP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 18-PDIP
- Seri / Aile Numarası
- ULN2803
ULN2803AN Hakkında
ULN2803AN, Rochester Electronics tarafından üretilen 8 kanallı NPN Darlington transistör dizisidir. 18-pin DIP paketinde sunulan bu bileşen, yüksek akım amplifikasyon özellikleri ve düşük saturasyon voltajı ile karakterizedir. Maksimum collector akımı 500mA, collector-emitter breakdown voltajı 50V olan bu transistör dizisi, motor kontrolü, röle sürücüleri, solenoid kontrolü ve diğer yüksek akımlı anahtarlama uygulamalarında kullanılır. -40°C ile 85°C arasında çalışabilen bu bileşen, TTL ve CMOS lojik sinyallerini güçlü akım seviyelerine çevirir. Darlington yapısı nedeniyle düşük giriş akımı gereksinimi ve yüksek akım kazancı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Part Status | Obsolete |
| Supplier Device Package | 18-PDIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
