Transistörler - Bipolar (BJT) - Diziler

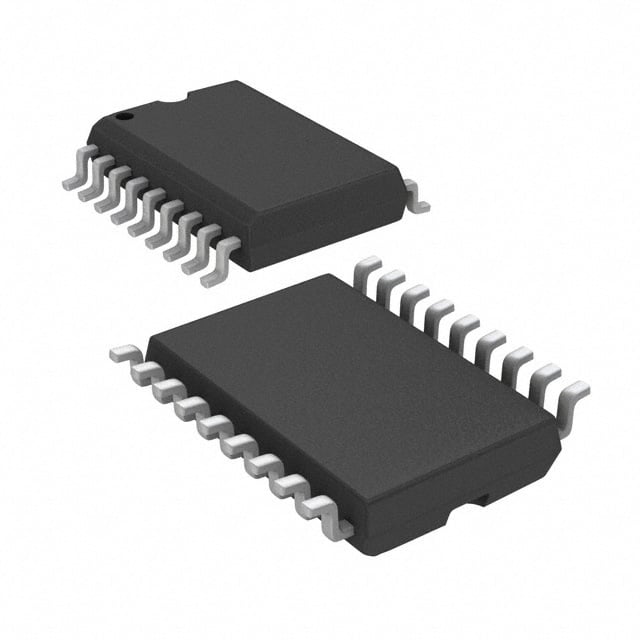

ULN2803ADW
TRANS 8NPN DARL 50V 0.5A 18SOIC
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 18-SOIC
- Seri / Aile Numarası
- ULN2803
ULN2803ADW Hakkında
ULN2803ADW, Rochester Electronics tarafından üretilen 8 adet NPN Darlington transistörün entegre edildiği bir transistör dizisidir. 18-pin SOIC paket tipi ile surface mount uygulamalarına uygun tasarlanmıştır. Maksimum kolektör akımı 500mA, collector-emitter breakdown voltajı 50V olarak belirlenmiştir. Darlington konfigürasyonu sayesinde düşük base akımında yüksek akım kazancı sağlar. Endüstriyel kontrol devreleri, motor kontrol, solenoid sürücüleri, LED dizileri ve anahtarlama uygulamalarında yaygın olarak kullanılmaktadır. -40°C ile +85°C aralığında çalışabilir ve aktif parça statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Part Status | Active |
| Supplier Device Package | 18-SOIC |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
