Transistörler - Bipolar (BJT) - Diziler

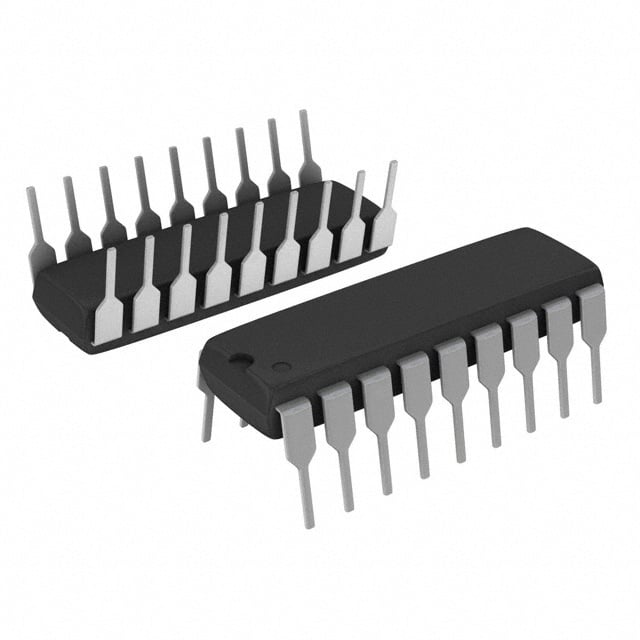

ULN2803A
TRANS 8NPN DARL 50V 0.5A 18DIP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- ULN2803A
ULN2803A Hakkında
ULN2803A, STMicroelectronics tarafından üretilen 8 adet NPN Darlington transistörünü içeren entegre bir dizidir. 18-DIP through-hole paketinde sunulan bu bileşen, yüksek akım kazancı (Min 1000 @ 350mA, 2V) ve düşük doyum gerilimi (Max 1.6V @ 500µA, 350mA) özellikleriyle bilinir. Maximum 500mA kollektör akımı ve 50V collector-emitter breakdown gerilimi ile güç uygulamalarında kullanılır. -20°C ile +150°C arasında çalışabilir ve maksimum 2.25W güç tüketimi destekler. Röle kontrolü, motor sürücüleri, LED dizileri ve diğer yüksek akımı gerektiren dijital kontrol uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -20°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2.25W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
