Transistörler - Bipolar (BJT) - Diziler

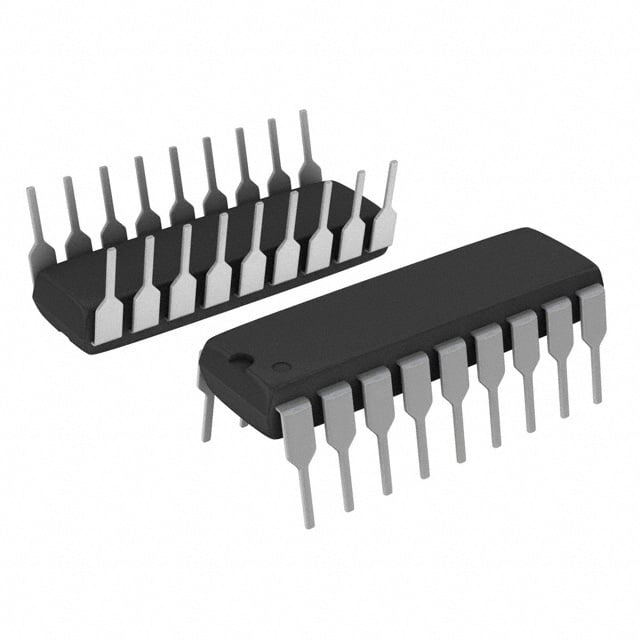

ULN2802A
TRANS 8NPN DARL 50V 0.5A 18DIP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- ULN2802A
ULN2802A Hakkında
ULN2802A, STMicroelectronics tarafından üretilen 8 kanallı NPN Darlington transistör dizi entegresidır. 18-pin DIP paketinde sunulan bu bileşen, maksimum 500mA kollektör akımı ve 50V Vce breakdown voltajı ile çalışır. 1000 minimum DC akım kazancı ile yüksek akım katlama sağlar ve 1.6V maksimum saturasyon voltajında verimliliği arttırır. -20°C ile +150°C arasında çalışan bu bileşen, röle sürücüleri, motor kontrol devreleri, solenoid kontrol uygulamaları ve yüksek akımlı anahtar uygulamalarında kullanılır. Darlington yapısı sayesinde düşük giriş akımı ile yüksek çıkış akımı kontrolü mümkün kılınır. Through Hole montaj tipi ile geleneksel PCB uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -20°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2.25W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
