Transistörler - Bipolar (BJT) - Diziler

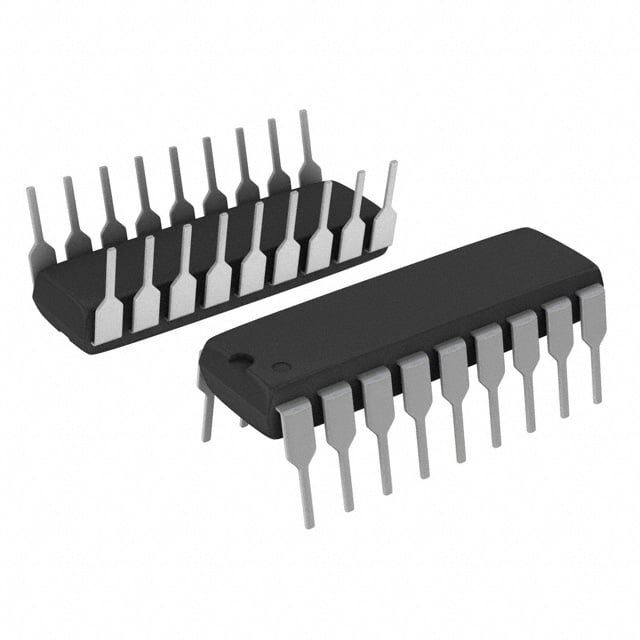

ULN2801A
TRANS 8NPN DARL 50V 0.5A 18DIP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- ULN2801A
ULN2801A Hakkında
ULN2801A, STMicroelectronics tarafından üretilen 8 kanallı NPN Darlington transistör dizisidir. 18-pin DIP paket ile sunulan bu bileşen, maksimum 500mA kolektör akımı ve 50V yüksek gerilim dayanımına sahiptir. DC akım kazancı (hFE) en az 1000 değerinde olup, 2V'de doyum gerilimi 1.6V'dur. -20°C ile +150°C arasında çalışabilen bu transistör dizisi, röle sürücüsü, solenoid kontrolü, LED'ler ve diğer yüksek akım uygulamalarında kullanılır. Darlington yapısı sayesinde düşük giriş akımı ile yüksek çıkış akımı sağlar. Maksimum güç tüketimi 2.25W'tır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -20°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2.25W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
