Transistörler - Bipolar (BJT) - Diziler

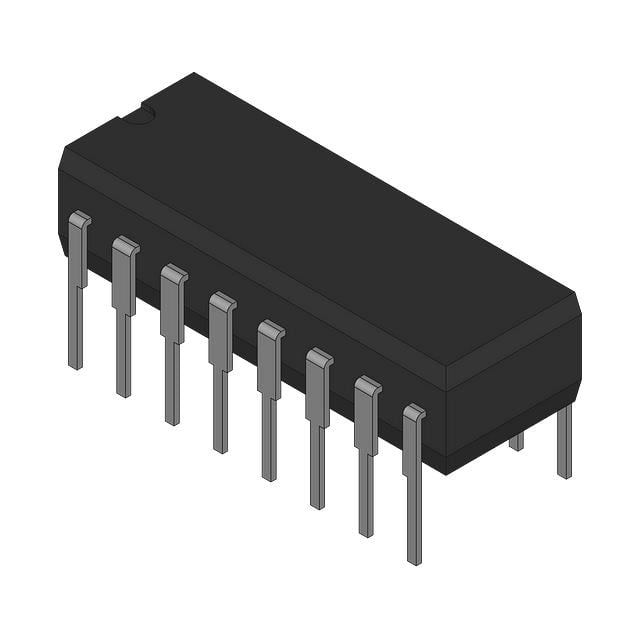

ULN2069B
QUAD 1.5 A DARLINGTON SWITCHES
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 16-PowerDIP (20x7.10)
- Seri / Aile Numarası
- ULN2069B
ULN2069B Hakkında
ULN2069B, Rochester Electronics tarafından üretilen quad NPN Darlington transistör anahtarı entegresidir. Dört adet bağımsız Darlington switch içeren bu komponent, maksimum 1.75A kolektör akımı ve 80V collector-emitter breakdown voltajı ile çalışır. 1.5V saturasyon voltajı sayesinde düşük güç kaybı sağlar. Through-hole 16-pin PowerDIP pakette sunulan ULN2069B, endüstriyel kontrol devreleri, röle sürücüleri, motor kontrolü ve yüksek akım anahtarlama uygulamalarında kullanılır. -20°C ile +85°C arasında çalışan komponent artık üretilmemektedir ancak hâlâ elektronik tamir ve uyumluluk projeleri için talep görmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.75A |
| Mounting Type | Through Hole |
| Operating Temperature | -20°C ~ 85°C (TA) |
| Part Status | Obsolete |
| Power - Max | 1W |
| Supplier Device Package | 16-PowerDIP (20x7.10) |
| Transistor Type | 4 NPN Darlington (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 2.25mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 80V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
