Transistörler - JFET

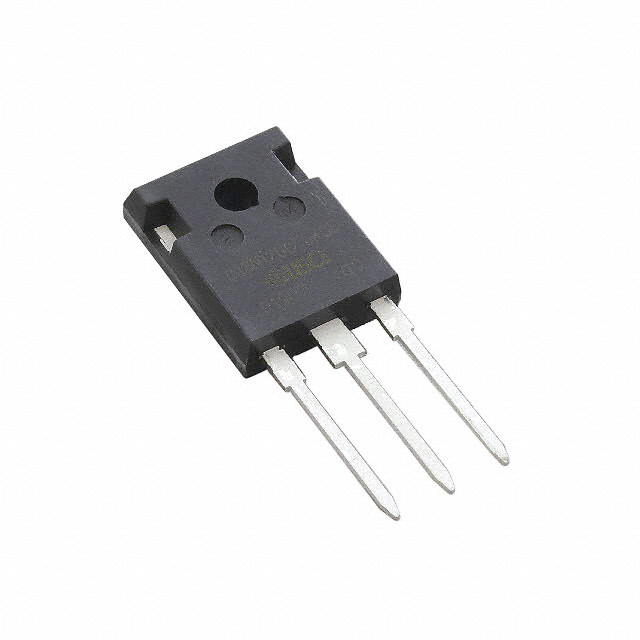

UJ3N120070K3S
1200V 70 MOHM SIC JFET, G3, N-ON
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- UJ3N120070K3S
UJ3N120070K3S Hakkında
UnitedSiC UJ3N120070K3S, 1200V derecelendirilmiş N-kanal SiC JFET transistördür. 33.5A maksimum drain akımı ve 90 mΩ on-state direnci ile yüksek gerilim uygulamaları için tasarlanmıştır. TO-247-3 paketinde sunulan bu bileşen, 985pF input kapasitansı ve -55°C ile 175°C arası çalışma sıcaklığı aralığına sahiptir. Güç kaynakları, invertörler, motor sürücüleri ve yenilenebilir enerji sistemlerinde anahtarlama uygulamalarında kullanılır. 254W maksimum güç derecelemesi ile verimli enerji dönüşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current Drain (Id) - Max | 33.5 A |
| Drain to Source Voltage (Vdss) | 1200 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 985pF @ 100V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 254 W |
| Resistance - RDS(On) | 90 mOhms |
| Supplier Device Package | TO-247-3 |
| Voltage - Breakdown (V(BR)GSS) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
