Diyotlar - Doğrultucular - Tekil

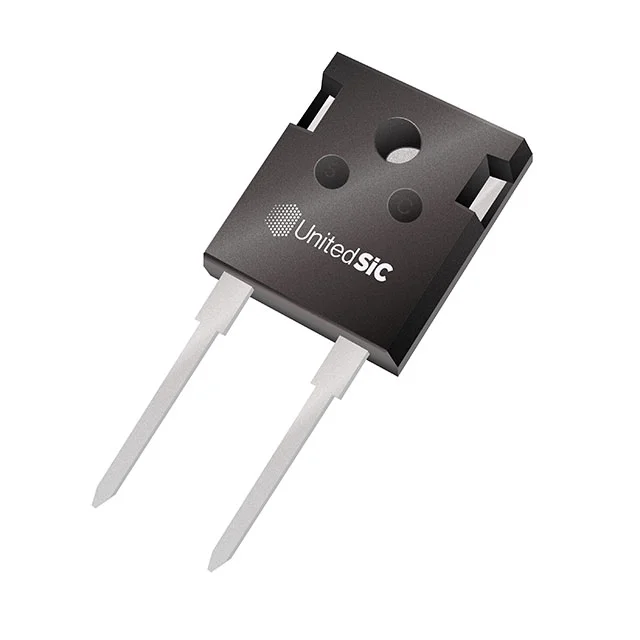

UJ3D1250K2
1200V 50A SIC SCHOTTKY DIODE G3,
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UJ3D1250K2
UJ3D1250K2 Hakkında
UJ3D1250K2, UnitedSiC tarafından üretilen 1200V 50A Silicon Carbide Schottky diyottur. G3 serisi bu bileşen, yüksek voltaj uygulamalarında doğrultma işlevi görmek üzere tasarlanmıştır. TO-247-2 paket tipi ile montajlanmakta olup, -55°C ile 175°C arasında çalışabilmektedir. 1.7V forward voltage ile 50A DC akımı işleyebilen bu diyot, sıfır reverse recovery time (trr) özelliğine sahiptir. Anahtarlama güç kaynakları, enerji dönüştürme sistemleri, fotovoltaik inverterleri ve endüstriyel güç uygulamalarında kullanılır. SiC teknolojisi sayesinde daha düşük ısıl kayıplar ve yüksek sıcaklık stabilitesi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.34nF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 50A (DC) |
| Current - Reverse Leakage @ Vr | 400 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 50 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
