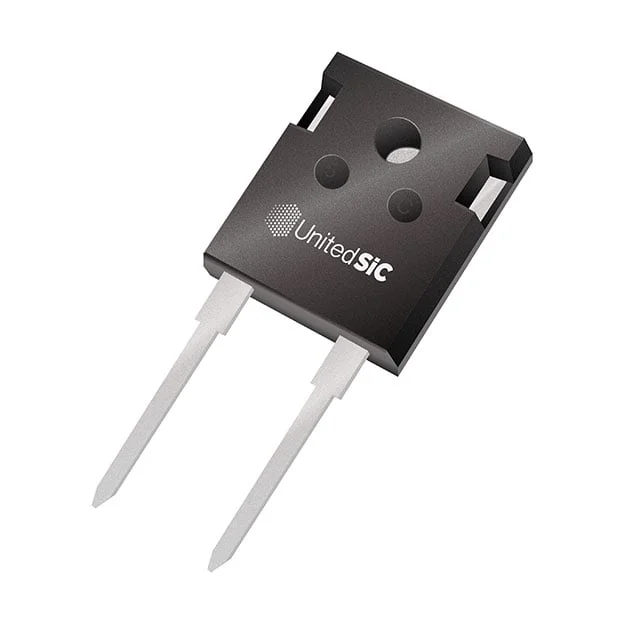

UJ3D1220K2
1200V 20A SIC SCHOTTKY DIODE G3,
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UJ3D1220K2
UJ3D1220K2 Hakkında
UnitedSiC UJ3D1220K2, 1200V 20A kapasitesine sahip bir Silicon Carbide (SiC) Schottky diyottur. TO-247-2 paketinde sunulan bu komponent, yüksek voltaj uygulamalarında doğrultma işlevi görmek üzere tasarlanmıştır. 20A DC ortalama doğrultulmuş akım kapasitesi ve 1.7V @ 20A forward voltaj değerleri ile karakterizedir. Reverse recovery time'ı 0 ns olup, 500mA üzerindeki akımlarda geri kazanım süresi bulunmamaktadır. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. 1200V DC ters voltaj dayanımı sayesinde güç dönüştürme devreleri, invertörler ve yüksek voltaj uygulamalarında kullanılır. Düşük kapasitans değeri (810pF @ 1V, 1MHz) ise anahtarlama hızını olumlu etkilemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 810pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 20A (DC) |
| Current - Reverse Leakage @ Vr | 190 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 20 A |
